ابعاد داکت اسپلیت جی پلاس و فضای لازم برای یونیت داخلی

ابعاد داکت اسپلیت جی پلاس یکی از مهم ترین مشخصاتی است که باید پیش از طراحی سقف کاذب، اجرای کانال کشی و انتخاب محل نصب یونیت داخلی بررسی شود. اندازه یونیت داخلی در مدل های مختلف این برند یکسان نیست و با توجه به سری تولید، ظرفیت دستگاه و ساختار بدنه تغییر می کند. بنابراین برای نصب مناسب، تنها دانستن ظرفیت سرمایشی کافی نیست و باید ارتفاع سقف کاذب، فضای اتصال کانال ها، مسیر لوله کشی و امکان دسترسی برای سرویس نیز در نظر گرفته شود.

برای بررسی مدل های داکت اسپلیت جی پلاس بهتر است ابعاد دقیق یونیت داخلی هر مدل را با نقشه اجرایی ساختمان مقایسه کنید. در بعضی ساختمان ها محدودیت ارتفاع سقف باعث می شود یک مدل کم ارتفاع انتخاب مناسب تری باشد، در حالی که در پروژه های دیگر، عرض دستگاه یا فضای مورد نیاز برای اتصال کانال برگشت اهمیت بیشتری دارد.

ابعاد یونیت داخلی داکت اسپلیت جی پلاس در ظرفیت های مختلف

داکت اسپلیت های جی پلاس در ظرفیت ها و سری های مختلف عرضه شده اند و ابعاد یونیت داخلی آنها لزوما با افزایش ظرفیت به یک نسبت تغییر نمی کند. برای مثال، ممکن است دو دستگاه با ظرفیت متفاوت از بدنه ای با ابعاد نزدیک به هم استفاده کنند، اما دو مدل هم ظرفیت از سری های متفاوت دارای ارتفاع و عمق مختلف باشند.

در جدول زیر، ابعاد تعدادی از مدل های سری P و L جی پلاس بر اساس اطلاعات فنی منتشر شده آورده شده است. اعداد بر حسب میلی متر هستند و ترتیب آنها مطابق اطلاعات ابعادی منبع حفظ شده است. برای تعیین جهت دقیق هر ضلع هنگام نصب، باید نقشه ابعادی مدل بررسی شود.

این جدول نشان می دهد که نمی توان ابعاد داکت اسپلیت جی پلاس 24000، 30000 یا 36000 را بدون مشخص کردن سری دستگاه، یک مقدار ثابت در نظر گرفت. برای نمونه، ابعاد مدل 36000 سری P با مدل 36000 سری L متفاوت است. همچنین در برخی مدل ها افزایش ظرفیت، لزوما به معنی افزایش ارتفاع بدنه نیست.

نکته مهم این است که ابعاد بدنه دستگاه با فضای مورد نیاز برای نصب تفاوت دارد. اندازه های جدول فقط به خود یونیت داخلی مربوط هستند و فضای کانال، اتصالات، عایق و دسترسی سرویس را شامل نمی شوند.

برای نصب داکت اسپلیت جی پلاس چقدر فضای سقف کاذب لازم است؟

فضای لازم برای نصب یونیت داخلی داکت اسپلیت جی پلاس به ارتفاع بدنه دستگاه محدود نمی شود. یونیت داخلی معمولا در فضای بالای سقف کاذب قرار می گیرد و باید امکان اتصال کانال رفت و برگشت، لوله تخلیه آب تقطیر، لوله های مبرد و کابل های برق و کنترل در اطراف آن وجود داشته باشد. برای مثال، اگر ارتفاع بدنه یک مدل 21 سانتی متر باشد، نمی توان نتیجه گرفت که اجرای سقف کاذب با عمق دقیقا 21 سانتی متر کافی است. محل آویزهای دستگاه، ضخامت عایق، شیب مورد نیاز مسیر درین و وضعیت کانال کشی می توانند به فضای بیشتری نیاز داشته باشند.

به همین دلیل، ارتفاع مناسب سقف کاذب باید از روی نقشه نصب مدل مشخص و مسیر واقعی تاسیسات محاسبه شود. در دستورالعمل های نصب دستگاه های کانالی نیز تاکید شده است که فضای سرویس و دسترسی به بخش های فنی باید از ابتدا در جانمایی لحاظ شود.

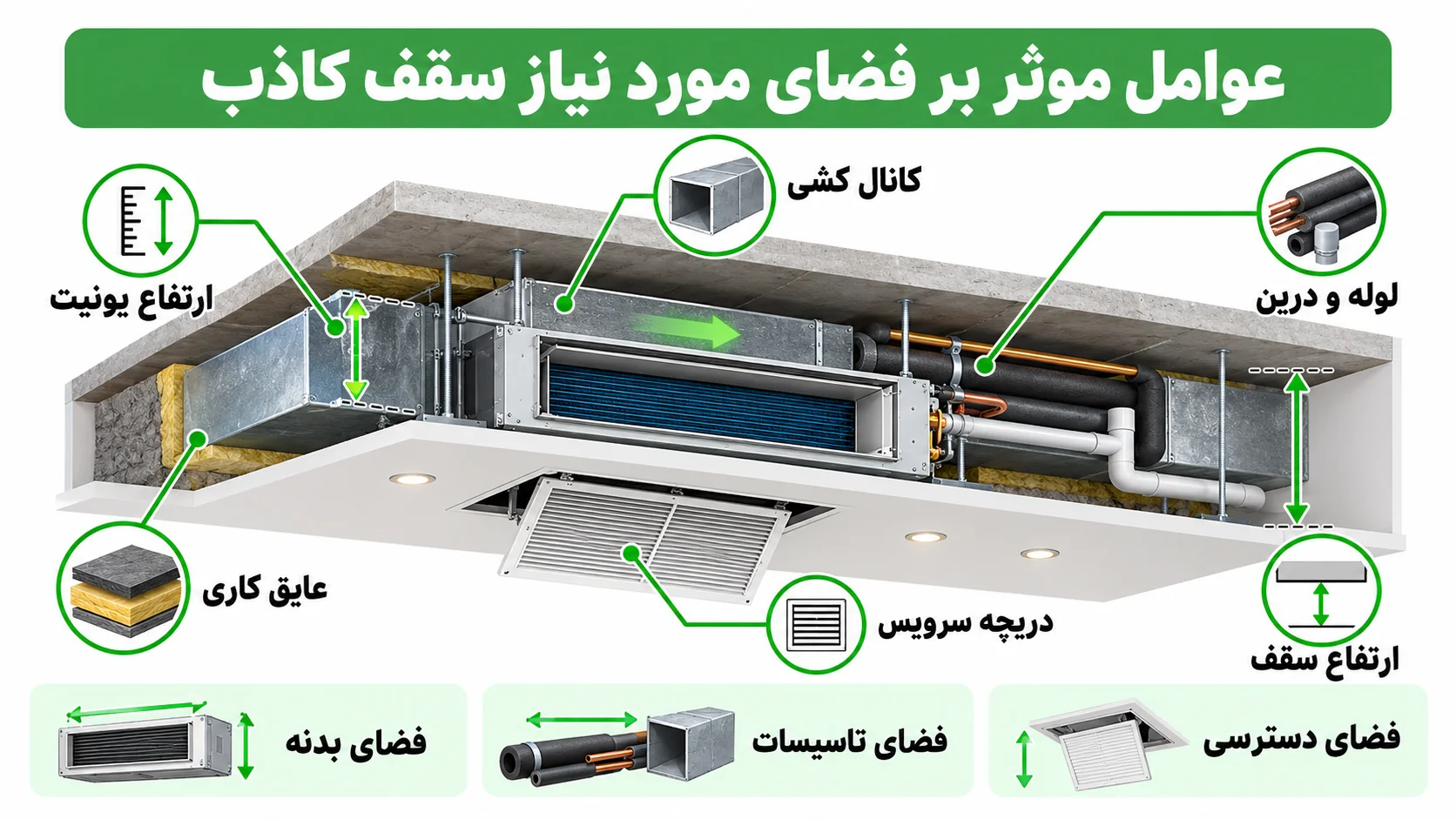

عوامل موثر بر فضای مورد نیاز سقف کاذب

برای مشخص کردن ارتفاع و فضای مناسب نصب، بررسی این عوامل ضروری است:

• ارتفاع واقعی یونیت داخلی: ارتفاع بدنه باید مستقیما از جدول ابعاد همان مدل استخراج شود.
• فضای اتصال کانال ها: کانال رفت و برگشت هوا و قطعات رابط نباید مسیر جریان هوا را محدود کنند.
• محل لوله تخلیه آب: مسیر درین باید با شیب و شرایط اجرایی مناسب طراحی شود.
• فضای آویز و اتصالات: تجهیزات نصب و نگهدارنده دستگاه باید با سازه سقف هماهنگ باشند.
• دسترسی تعمیراتی: محل نصب باید امکان دسترسی به فیلتر، فن و سایر بخش های سرویس پذیر را فراهم کند.

در ساختمان هایی که ارتفاع سقف محدود است، بهتر است قبل از اجرای سقف کاذب، تمام این بخش ها در یک نقشه هماهنگ شوند. انتخاب یک یونیت کم ارتفاع بدون بررسی مسیر کانال ها، لزوما مشکل کمبود فضای نصب را برطرف نمی کند.

تفاوت ابعاد بدنه دستگاه با فضای واقعی نصب چیست؟

یکی از اشتباهات رایج در جانمایی داکت اسپلیت، یکسان در نظر گرفتن فضای اشغال شده توسط دستگاه و فضای مورد نیاز برای نصب کامل آن است. بدنه یونیت داخلی فقط بخشی از فضای تاسیساتی را اشغال می کند و تجهیزات متصل به آن نیز به فضای مشخصی نیاز دارند.

جدول زیر نشان می دهد که در طراحی سقف کاذب، علاوه بر اندازه بدنه باید چه مواردی بررسی شوند.

بررسی این موارد قبل از اجرای تاسیسات باعث می شود محل نصب دستگاه با سایر بخش های ساختمان مانند تیرها، لوله های آتش نشانی، مسیر کابل ها و تجهیزات روشنایی تداخل پیدا نکند.

بهترین محل نصب یونیت داخلی داکت اسپلیت جی پلاس کجاست؟

محل نصب یونیت داخلی باید به گونه ای انتخاب شود که علاوه بر تحمل وزن دستگاه، مسیر مناسبی برای توزیع هوا و دسترسی فنی ایجاد کند. در بسیاری از پروژه های مسکونی، فضای بالای سقف کاذب راهرو یا بخش های ارتباطی ساختمان برای جانمایی دستگاه بررسی می شود، زیرا از این محل می توان کانال های رفت را به اتاق ها و فضاهای مختلف هدایت کرد.

با این حال، نصب یونیت داخلی در راهرو همیشه بهترین گزینه نیست. طول مسیر کانال ها، افت فشار، صدای منتقل شده به فضاهای مجاور، محل بازگشت هوا و موقعیت سازه ساختمان می توانند انتخاب محل مناسب را تغییر دهند.

نصب در سقف کاذب راهرو

در ساختمان هایی که راهرو در موقعیت مرکزی قرار دارد، نصب یونیت داخلی در این قسمت می تواند به توزیع مناسب تر مسیر کانال ها کمک کند. البته پیش از اجرا باید ارتفاع سقف راهرو و امکان ایجاد دریچه بازدید بررسی شود.

نصب در فضای مجاور اتاق ها

در بعضی پلان ها، فضای مجاور اتاق ها یا بخش های کم استفاده ساختمان برای قرارگیری یونیت داخلی مناسب تر است. در این شرایط باید انتقال صدا و لرزش، محل کانال برگشت و دسترسی تعمیراتی مورد توجه قرار گیرد.

نصب در سقف کاذب سالن

اگر یونیت داخلی در سقف سالن نصب شود، طراحی مسیر بازگشت هوا و کنترل صدای دستگاه اهمیت بیشتری پیدا می کند. همچنین دریچه بازدید باید در محلی قرار بگیرد که انجام سرویس بدون آسیب به پوشش نهایی سقف امکان پذیر باشد.

آیا داکت اسپلیت جی پلاس برای سقف کاذب کم ارتفاع مناسب است؟

مناسب بودن داکت اسپلیت جی پلاس برای سقف کاذب کم ارتفاع، به مدل انتخابی و محدودیت های اجرایی ساختمان بستگی دارد. در برخی مدل ها ارتفاع بدنه کمتر است، اما این ویژگی به تنهایی برای تایید امکان نصب کافی نیست.
اگر ارتفاع موجود محدود باشد، باید بررسی شود که آیا دستگاه با رعایت فضای اتصال کانال، عایق کاری، مسیر تخلیه آب و دسترسی سرویس در سقف قرار می گیرد یا خیر. گاهی عرض یا عمق زیاد یونیت، حتی با وجود ارتفاع کم، اجرای کانال کشی را دشوار می کند.

در پروژه هایی که هنوز برند نهایی انتخاب نشده است، مقایسه نقشه ابعادی جی پلاس با گزینه هایی مانند داکت اسپلیت ایوولی می تواند به شناخت بهتر تفاوت ساختار یونیت های داخلی کمک کند. در این مقایسه، بررسی مدل های هم ظرفیت و مشخصات نصب واقعی اهمیت بیشتری از مقایسه صرف نام برندها دارد.

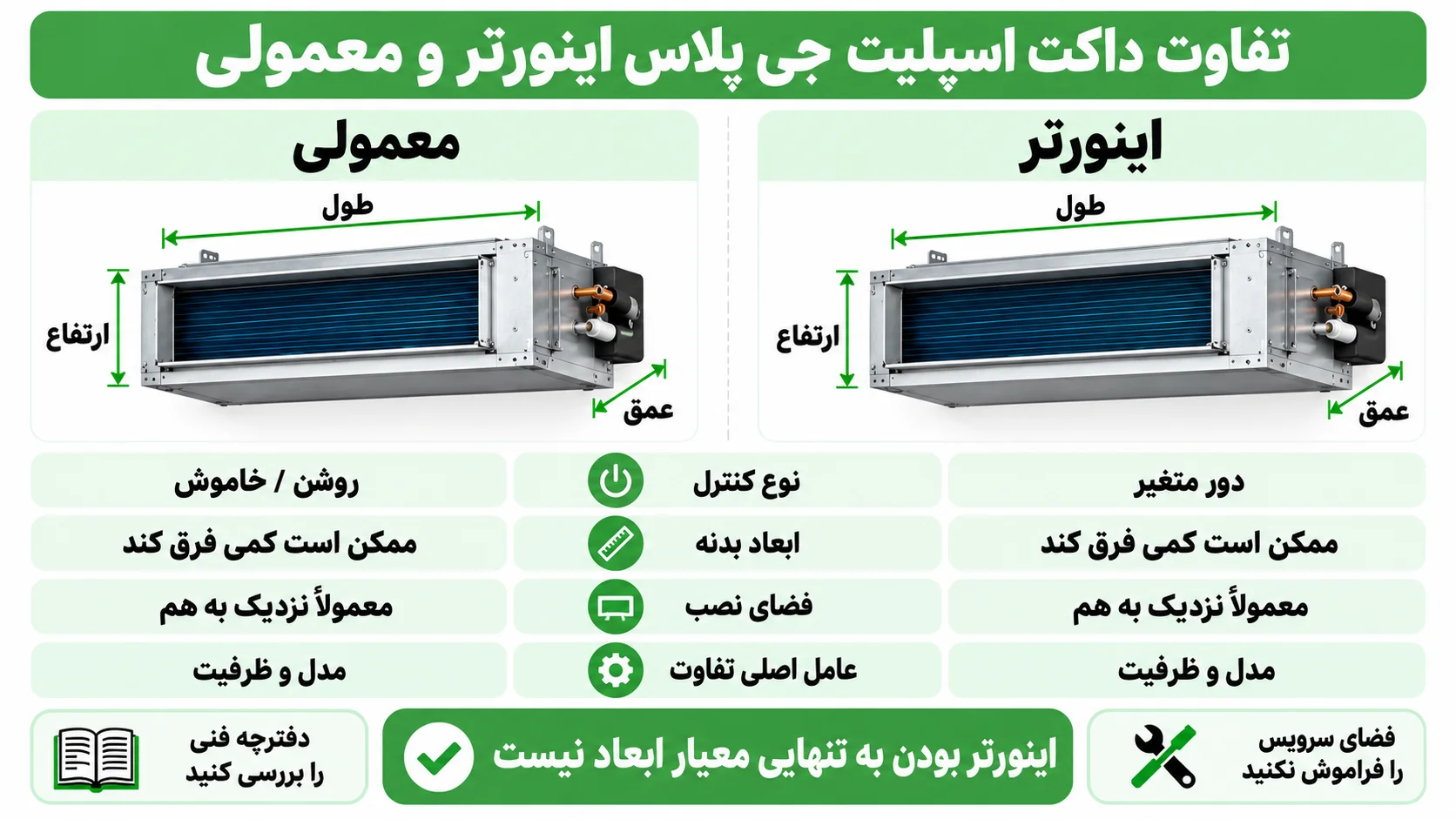

آیا ابعاد داکت اسپلیت جی پلاس اینورتر و معمولی متفاوت است؟

اینورتر بودن دستگاه به تنهایی تعیین کننده ابعاد یونیت داخلی نیست. تفاوت اندازه بیشتر به طراحی سری محصول، ظرفیت دستگاه، ساختار فن و کویل و نحوه جانمایی قطعات مربوط می شود. در بعضی سری های جی پلاس، مدل های اینورتر و معمولی ابعاد بدنه متفاوتی دارند، اما نمی توان یک قانون کلی در نظر گرفت که تمام دستگاه های اینورتر کوچک تر یا بزرگ تر باشند. هنگام مقایسه، باید کد مدل و ابعاد واقعی یونیت داخلی بررسی شود.

برای بررسی تفاوت های عملکردی و انتخاب میان این دو فناوری، مقاله داکت اسپلیت جی پلاس اینورتر بهتر است یا معمولی؟ می تواند به شناخت معیارهایی مانند نحوه کنترل کمپرسور و شرایط استفاده کمک کند. البته تصمیم گیری درباره محل نصب همچنان باید بر اساس نقشه ابعادی همان دستگاه انجام شود.

تاثیر ابعاد داکت اسپلیت جی پلاس بر کانال کشی و توزیع هوا

ابعاد یونیت داخلی تنها بر فضای اشغال شده در سقف کاذب اثر نمی گذارند، بلکه موقعیت دهانه های ورود و خروج هوا و نحوه اتصال کانال ها را نیز تحت تاثیر قرار می دهند. دو دستگاه با ظرفیت مشابه ممکن است از نظر ابعاد بدنه به یکدیگر نزدیک باشند، اما محل اتصال کانال رفت یا برگشت آنها متفاوت باشد.
در طراحی کانال کشی، باید مسیر هوا با مشخصات فن دستگاه هماهنگ شود. ایجاد زانوهای تند، کاهش بیش از حد سطح مقطع کانال یا قرار گرفتن مانع در مسیر هوای برگشت می تواند مقاومت مسیر را افزایش دهد و باعث کاهش هوادهی یا افزایش صدای سیستم شود.

از طرف دیگر، ابعاد و محل نصب دریچه های خروجی باید متناسب با دبی هوای مورد نیاز هر فضا تعیین شوند. تنظیم صحیح جریان هوا نیز اهمیت دارد. برای آشنایی با نحوه کنترل عملکرد دستگاه و تنظیم شرایط آسایش، می توانید مقاله ترموستات، ریموت و تنظیمات داکت اسپلیت جی پلاس را مطالعه کنید.

اهمیت دریچه بازدید و فضای سرویس یونیت داخلی جی پلاس

حتی اگر یونیت داخلی به راحتی داخل سقف کاذب قرار بگیرد، نصب آن بدون دسترسی مناسب برای سرویس می تواند در آینده مشکل ساز شود. فیلتر هوا، مجموعه فن، اتصالات الکتریکی و مسیر تخلیه آب از بخش هایی هستند که ممکن است در زمان نگهداری یا تعمیر به بررسی نیاز داشته باشند.

محل دریچه بازدید باید با موقعیت بخش های سرویس پذیر دستگاه هماهنگ باشد. اندازه این دریچه نیز باید بر اساس دستورالعمل فنی و فضای مورد نیاز تعمیرکار تعیین شود. بنابراین نمی توان یک اندازه ثابت را برای تمام مدل های جی پلاس پیشنهاد کرد.
دسترسی مناسب به فیلتر اهمیت زیادی دارد، زیرا در صورت دشوار بودن باز کردن آن، سرویس دوره ای دستگاه ممکن است به تعویق بیفتد. برای آشنایی با روش بررسی و نگهداری این بخش، مقاله فیلتر و پنل داکت اسپلیت جی پلاس، نگهداری و زمان تعویض اطلاعات تکمیلی ارائه می دهد.

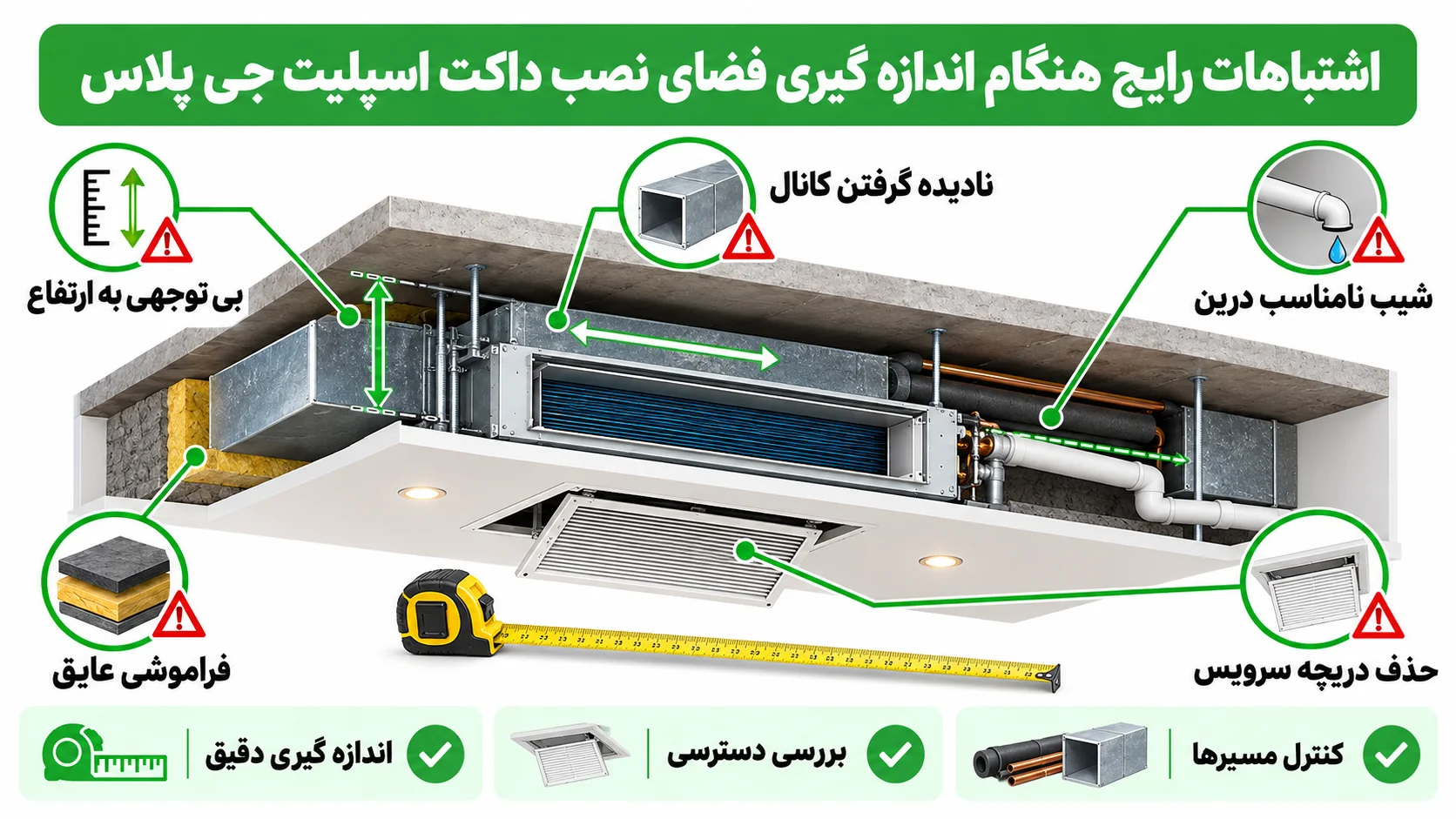

اشتباهات رایج هنگام اندازه گیری فضای نصب داکت اسپلیت جی پلاس

بخش زیادی از مشکلات نصب داکت اسپلیت زمانی ایجاد می شوند که پیش از اجرای سقف کاذب، اندازه گیری دقیق و هماهنگی نقشه های تاسیساتی انجام نشده باشد. موارد زیر از مهم ترین اشتباهاتی هستند که باید از آنها جلوگیری کرد:

1. انتخاب دستگاه فقط بر اساس ظرفیت: دو مدل هم ظرفیت ممکن است ابعاد متفاوتی داشته باشند و فضای نصب یکسانی نیاز نداشته باشند.
2. اندازه گیری ارتفاع بدون در نظر گرفتن تجهیزات جانبی: فضای عایق، آویزها، کانال و مسیر درین باید جداگانه بررسی شود.
3. نادیده گرفتن مسیر هوای برگشت: محدود شدن ورودی هوا می تواند عملکرد سیستم را مختل کند.
4. اجرای سقف کاذب پیش از انتخاب مدل نهایی: تغییر دستگاه بعد از اجرای سقف ممکن است به اصلاح سازه یا کانال کشی نیاز داشته باشد.
5. حذف دریچه بازدید برای حفظ ظاهر سقف: این کار می تواند دسترسی به قطعات دستگاه را دشوار و هزینه نگهداری را بیشتر کند.

برای جلوگیری از این مشکلات، بهتر است ابعاد نهایی یونیت داخلی، مسیر کانال ها و محل دریچه های دسترسی پیش از شروع عملیات اجرایی مشخص شوند.

چگونه مدل مناسب جی پلاس را بر اساس فضای نصب انتخاب کنیم؟

انتخاب دستگاه مناسب باید با بررسی همزمان ظرفیت سرمایشی مورد نیاز و فضای قابل استفاده در سقف کاذب انجام شود. کوچک بودن بدنه به تنهایی مزیت محسوب نمی شود، زیرا دستگاه باید توان تامین هوای مورد نیاز ساختمان را نیز داشته باشد.

ابتدا بار سرمایشی فضا محاسبه می شود و سپس مدل هایی که ظرفیت مناسبی دارند، از نظر ابعاد یونیت داخلی و الزامات نصب مقایسه می شوند. اگر چند مدل از نظر ظرفیت پاسخگوی نیاز ساختمان باشند، می توان گزینه ای را انتخاب کرد که جانمایی مناسب تری داشته باشد و دسترسی تعمیراتی بهتری فراهم کند.
در مرحله انتخاب نهایی، بررسی مدل های داکت اسپلیت در ظرفیت های مشابه از برندهای مختلف نیز می تواند مفید باشد. در این مقایسه بهتر است علاوه بر ارتفاع دستگاه، عمق بدنه، موقعیت دهانه های هوا، الزامات کانال کشی و فضای لازم برای سرویس در نظر گرفته شوند.

جمع بندی، چه ابعادی برای نصب داکت اسپلیت جی پلاس مناسب است؟

ابعاد مناسب داکت اسپلیت جی پلاس زمانی مشخص می شود که ظرفیت مورد نیاز ساختمان، فضای واقعی سقف کاذب و شرایط کانال کشی به صورت همزمان بررسی شوند. کوچک بودن ارتفاع یونیت داخلی می تواند اجرای دستگاه را در بعضی سقف ها آسان تر کند، اما بدون فضای مناسب برای اتصالات و سرویس، نصب مطلوبی حاصل نمی شود. بهترین روش این است که ابتدا مدل مناسب از نظر ظرفیت مشخص شود و سپس محل نصب بر اساس نقشه ابعادی همان مدل، مسیر کانال ها و شرایط دسترسی تعمیراتی نهایی شود.

سوالات متداول

ارتفاع یونیت داخلی داکت اسپلیت جی پلاس چقدر است؟

ارتفاع یونیت داخلی با توجه به مدل و سری تولید متفاوت است. برای مثال، در اطلاعات فنی برخی مدل های سری P ارتفاع بدنه 210 یا 300 میلی متر اعلام شده است. برای انتخاب قطعی، باید نقشه ابعادی همان مدل بررسی شود.

آیا داکت اسپلیت جی پلاس در سقف کاذب 30 سانتی متری نصب می شود؟

نمی توان فقط بر اساس ارتفاع 30 سانتی متر امکان نصب را تایید کرد. حتی اگر بدنه دستگاه در این فضا جا شود، باید فضای اتصالات، کانال ها، لوله درین، عایق و سرویس نیز بررسی شود.

ابعاد داکت اسپلیت جی پلاس 24000 و 36000 یکسان است؟

لزوما خیر. ابعاد این ظرفیت ها به سری دستگاه بستگی دارد. بعضی مدل ها از بدنه مشابه استفاده می کنند، اما در سری های دیگر طول، ارتفاع یا عمق یونیت داخلی متفاوت است.

آیا برای نصب یونیت داخلی حتما باید دریچه بازدید ایجاد شود؟

بله، دسترسی مناسب برای سرویس بخش های داخلی دستگاه ضروری است. ابعاد و محل دریچه بازدید باید با نقشه نصب و بخش های سرویس پذیر مدل انتخابی هماهنگ باشد.

آیا یونیت داخلی داکت اسپلیت جی پلاس را می توان بالای اتاق خواب نصب کرد؟

از نظر اجرایی، امکان نصب به نقشه ساختمان و مشخصات دستگاه بستگی دارد. با این حال، باید انتقال صدا و لرزش، مسیر کانال برگشت، استحکام محل نصب و دسترسی سرویس بررسی شود. قرار دادن دستگاه در فضای مجاور اتاق خواب نیز می تواند یک گزینه قابل بررسی باشد.

آیا با افزایش ظرفیت داکت اسپلیت، ابعاد یونیت داخلی بیشتر می شود؟

در بسیاری از مدل ها ظرفیت بالاتر با بدنه بزرگ تر همراه است، اما این موضوع یک قانون ثابت نیست. گاهی چند ظرفیت مختلف از بدنه مشترک استفاده می کنند و تفاوت اصلی در اجزای فنی و عملکرد دستگاه است.
