قطعات داکت اسپلیت هایسنس، پنل، کنترل و قطعات پرمصرف

قطعات داکت اسپلیت هایسنس شامل مجموعه ای از قطعات مکانیکی، الکترونیکی و کنترلی در یونیت داخلی و خارجی است. برد کنترل، سنسورهای دما، موتور فن، فیلتر، کنترلر دیواری یا ریموت، بخش تخلیه آب و قطعات مدار تبرید هر کدام وظیفه مشخصی دارند. خرابی هر یک نیز می تواند با علائمی مانند روشن نشدن دستگاه، کاهش سرمایش و گرمایش، کار نکردن فن، نمایش خطا یا عملکرد نادرست کنترل همراه باشد.
اگر هنوز در مرحله انتخاب دستگاه هستید، آشنایی با ساختار قطعات و امکان تامین خدمات پس از فروش در کنار ظرفیت و نوع کمپرسور اهمیت دارد. به همین دلیل هنگام بررسی گزینه های خرید داکت اسپلیت هایسنس بهتر است فقط مشخصات اولیه دستگاه را مقایسه نکنید و به امکان تشخیص و تامین قطعه متناسب با مدل نیز توجه داشته باشید.

قطعات اصلی داکت اسپلیت هایسنس کدام اند؟

برای شناخت قطعات داکت اسپلیت هایسنس بهتر است سیستم را به دو بخش اصلی یونیت داخلی و یونیت خارجی تقسیم کنیم. یونیت داخلی وظیفه گردش و توزیع هوای تهویه شده در کانال ها را بر عهده دارد، در حالی که یونیت خارجی بخش مهمی از فرایند تبرید و دفع یا جذب حرارت را انجام می دهد.
در یونیت داخلی، مجموعه فن، موتور فن، کویل، فیلتر، سنسورها، برد الکترونیکی، جعبه برق و مسیر درین از اجزای مهم هستند. در یونیت خارجی نیز بسته به مدل می توان با کمپرسور، موتور و فن خارجی، برد کنترل، سنسورهای مختلف و اجزای مدار تبرید مواجه شد. در مدل های مختلف، ساختار دقیق برد و تجهیزات جانبی یکسان نیست و برای تهیه قطعه باید شماره مدل دستگاه بررسی شود. مستندات سرویس Hisense نیز تفاوت اتصالات و اجزای برد را میان خانواده های مختلف نشان می دهند.

پنل داکت اسپلیت هایسنس دقیقا به چه بخشی گفته می شود؟

در داکت اسپلیت، واژه «پنل» ممکن است برای چند قطعه متفاوت استفاده شود و همین موضوع هنگام سفارش قطعه باعث اشتباه می شود. برخلاف اسپلیت دیواری که پنل جلوی یونیت داخلی کاملا مشخص است، یونیت داخلی داکت اسپلیت معمولا داخل سقف کاذب قرار می گیرد. در بسیاری از موارد وقتی از پنل داکت اسپلیت هایسنس صحبت می شود، منظور کنترل پنل، نمایشگر یا کنترلر دیواری دستگاه است.
در بعضی پروژه ها نیز دریچه بازدید یا دریچه هوای سیستم به اشتباه پنل دستگاه نامیده می شود. بنابراین هنگام استعلام قطعه بهتر است نام دقیق قطعه، مدل کامل دستگاه و در صورت امکان کد درج شده روی قطعه قبلی اعلام شود.

کنترل داکت اسپلیت هایسنس چگونه کار می کند؟

کنترل داکت اسپلیت فقط یک کلید روشن و خاموش نیست. فرمان کاربر از طریق ریموت یا کنترلر سیمی به سیستم کنترل دستگاه منتقل می شود و برد با دریافت اطلاعات سنسورها درباره نحوه عملکرد فن، کمپرسور و سایر اجزا تصمیم می گیرد.
در مستندات فنی Hisense اجزایی مانند ریموت، مدار کنترل داخلی، سنسور دمای اتاق، سنسور لوله یونیت داخلی، برد داخلی و موتور فن در ساختار کنترل دیده می شوند. همین ارتباط نشان می دهد که ظاهر شدن یک مشکل در کنترل لزوما به معنی خرابی خود کنترلر نیست. ایراد ممکن است از سیم ارتباطی، کانکتور، برد، سنسور یا حتی تغذیه دستگاه باشد.

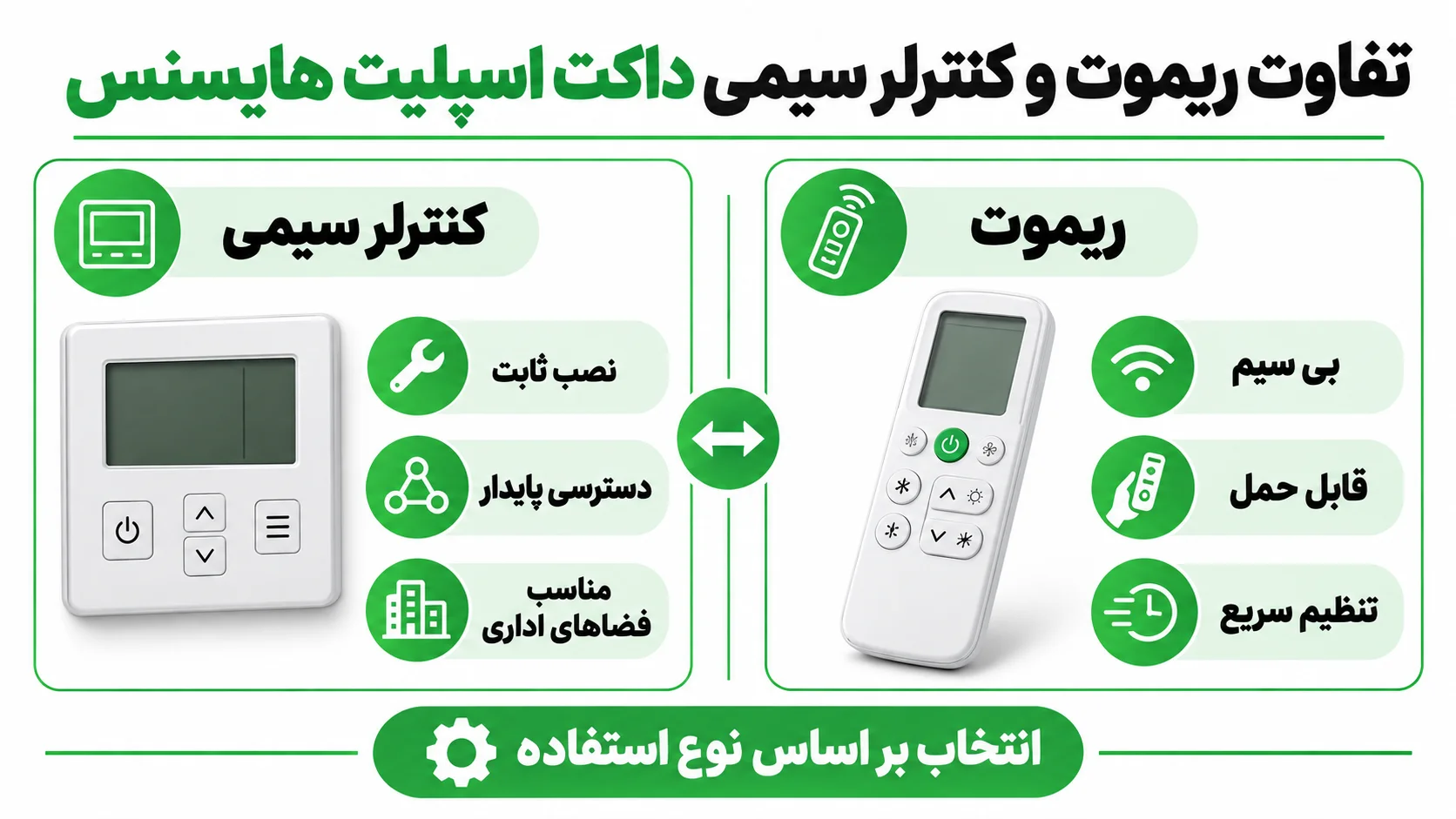

تفاوت ریموت و کنترلر سیمی داکت اسپلیت هایسنس

کنترلر سیمی معمولا در یک محل ثابت روی دیوار نصب می شود و ارتباط آن با سیستم از طریق سیم انجام می گیرد. این نوع کنترل برای داکت اسپلیت کاربرد زیادی دارد، زیرا یونیت داخلی داخل سقف قرار گرفته و دسترسی مستقیم به آن وجود ندارد.
ریموت بی سیم از نظر جابه جایی راحت تر است، اما پشتیبانی از آن به مدل دستگاه و تجهیزات نصب شده بستگی دارد. بنابراین اگر ریموت یا کنترلر فعلی خراب شده است، خرید یک کنترلر با ظاهر مشابه کافی نیست. نوع ارتباط، مدل کنترل، سوکت، برد سازگار و سری دستگاه باید بررسی شوند.

اگر هدف شما مقایسه ساختار سیستم با برندهای دیگر است، هنگام بررسی داکت اسپلیت زانتی نیز بهتر است نوع کنترلر، خدمات قطعات و روش تامین تجهیزات کنترلی را در کنار ظرفیت و ویژگی های فنی دستگاه در نظر بگیرید.

برد کنترل داکت اسپلیت هایسنس

برد الکترونیکی یکی از مهم ترین قطعات داکت اسپلیت هایسنس است. برد، اطلاعات دریافتی از سنسورها و فرمان کاربر را پردازش می کند و بخش های مختلف دستگاه را کنترل می کند. بسته به طراحی سیستم، یونیت داخلی و خارجی می توانند بردهای مستقل خود را داشته باشند.
در مستندات سرویس Hisense برای برخی سری ها، روی برد داخلی اتصالاتی برای سنسور محیط، سنسور کویل، موتور فن DC، کنترل سیمی، نمایشگر، وای فای، پمپ و تجهیزات دیگر دیده می شود. این ساختار نشان می دهد که خرابی ظاهری یک بخش ممکن است در واقع از مدار کنترل یا ارتباط آن با برد ناشی شده باشد. برای مثال اگر موتور فن روشن نمی شود، نمی توان بدون تست نتیجه گرفت که موتور سوخته است. ممکن است تغذیه موتور از برد وجود نداشته باشد یا فرمان مناسب صادر نشود. به همین دلیل تعویض مستقیم برد یا موتور بدون عیب یابی می تواند هزینه اضافه ایجاد کند.

اگر تفاوت ساختار دستگاه های دور ثابت و دور متغیر برای شما مهم است، مقاله داکت اسپلیت هایسنس اینورتر یا معمولی؟ تفاوت مصرف و عملکرد دید کامل تری درباره تفاوت نحوه عملکرد این دو گروه ارائه می دهد.

سنسورهای داکت اسپلیت هایسنس چه کاری انجام می دهند؟

سنسورها اطلاعات دمایی مورد نیاز برد را فراهم می کنند. نوع و تعداد سنسورها با توجه به مدل دستگاه متفاوت است. در مستندات فنی Hisense از سنسور دمای محیط، سنسور دمای کویل یا لوله و در برخی مدل ها سنسورهای بخش خارجی نام برده شده است.
اگر مقدار اندازه گیری شده توسط یک سنسور نادرست باشد یا ارتباط آن با برد قطع شود، سیستم ممکن است نتواند دما را به شکل صحیح کنترل کند. در برخی شرایط نیز دستگاه از طریق کد خطا وجود مشکل را اعلام می کند. تفسیر این کد باید براساس دفترچه یا مستندات همان مدل انجام شود.

شرایط دمای محیط بیرون نیز می تواند در عملکرد سیستم تاثیرگذار باشد. اگر دستگاه برای آب و هوای گرم انتخاب می شود، مطالعه راهنمای داکت اسپلیت هایسنس T3 و تروپیکال چیست و برای چه مناطقی مناسب است؟ به تشخیص تفاوت شرایط کاری این گروه از دستگاه ها کمک می کند.

موتور فن و مجموعه فن داکت اسپلیت هایسنس

فن یونیت داخلی باید هوای برگشتی را از روی فیلتر و کویل عبور دهد و سپس هوای تهویه شده را وارد شبکه کانال کند. به همین دلیل مشکل در موتور فن می تواند مستقیما باعث کاهش جریان هوای دریچه ها شود. در راهنماهای سرویس Hisense موتور فن یکی از اجزای قابل بررسی سیستم معرفی شده و برای برخی مدل ها روش های تست الکتریکی آن نیز توضیح داده شده است.
البته هر کاهش باد به معنی خرابی موتور نیست. کثیف بودن فیلتر، مشکل کانال، گرفتگی مسیر هوا، تنظیم نادرست سرعت فن یا مشکل برد نیز می تواند باعث کاهش هوادهی شود.

فیلتر هوا، یکی از قطعاتی که بیشترین سرویس را نیاز دارد

فیلتر دستگاه از قطعاتی است که باید بیشتر از بسیاری از قطعات الکترونیکی مورد توجه قرار گیرد. وظیفه آن جلوگیری از ورود بخشی از گرد و غبار و ذرات همراه هوا به داخل یونیت است.
راهنمای رسمی نصب و استفاده برخی مدل های داکتی Hisense توضیح می دهد که گرفتگی فیلتر می تواند عملکرد سیستم را به مقدار قابل توجهی کاهش دهد و در محیط های پرگرد و غبار، نیاز به تمیز کردن فیلتر بیشتر می شود. همچنین سازنده تاکید می کند که هنگام خارج کردن فیلتر، برق اصلی دستگاه قطع شود. فیلتر لزوما قطعه ای نیست که در هر سرویس تعویض شود. اگر نوع فیلتر قابل شستشو باشد و آسیب فیزیکی ندیده باشد، نظافت صحیح می تواند کافی باشد. تصمیم به تعویض باید براساس نوع فیلتر و وضعیت واقعی آن گرفته شود.

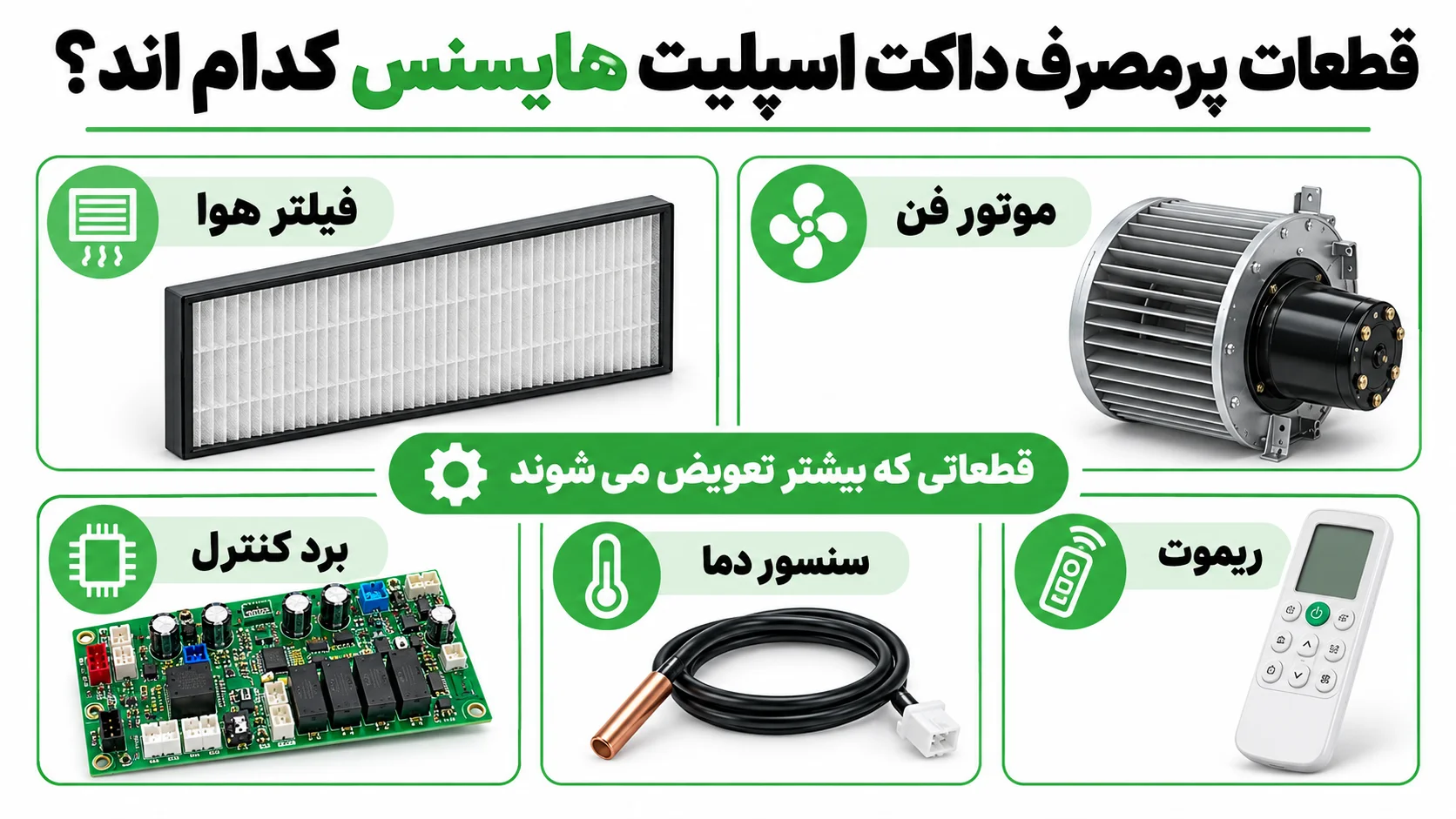

قطعات پرمصرف داکت اسپلیت هایسنس کدام اند؟

اصطلاح «قطعات پرمصرف» درباره سیستم تهویه کمی متفاوت از قطعات مصرفی خودرو یا دستگاه های مشابه است. بسیاری از قطعات داکت اسپلیت عمر تعویض مشخص و ثابتی ندارند و تنها در صورت خرابی تعویض می شوند.
در عمل، قطعاتی مانند فیلتر و تجهیزات مرتبط با نگهداری بیشتر مورد سرویس قرار می گیرند. کنترلر، سنسورها، موتور فن، برد الکترونیکی و بعضی قطعات مدار تخلیه نیز ممکن است در جریان تعمیرات نیاز به بررسی یا تعویض پیدا کنند، اما نمی توان برای همه مدل های Hisense یک فهرست ثابت از قطعات پرتکرار ارائه کرد.

نشانه هایی که می توانند به خرابی قطعات مربوط باشند

قبل از خرید قطعه باید مشخص شود مشکل واقعا از همان قطعه است. برخی علائم مشترک هستند و چند علت مختلف می توانند آنها را ایجاد کنند.

• روشن نشدن دستگاه می تواند با تغذیه برق، کنترلر، ارتباط سیمی یا برد مرتبط باشد.
• کاهش باد دریچه ها ممکن است از فیلتر کثیف، موتور فن یا مسیر کانال ناشی شود.
• کنترل نادرست دمای محیط می تواند نیاز به بررسی سنسورها، کنترلر و تنظیمات دستگاه داشته باشد.
• چکه آب از یونیت داخلی می تواند به گرفتگی یا مشکل مسیر تخلیه مرتبط باشد.
• صدای غیرعادی در زمان کار می تواند نیاز به بررسی فن، موتور و قطعات مکانیکی داشته باشد.
• نمایش کد خطا باید براساس مستندات همان مدل بررسی شود و به تنهایی دلیل کافی برای تعویض یک قطعه نیست.

آیا قطعات مدل های مختلف هایسنس با یکدیگر سازگار هستند؟

نباید چنین فرضی داشت. حتی اگر دو داکت اسپلیت از یک برند و دارای ظرفیت نزدیک باشند، ممکن است برد، کنترلر، موتور فن، سنسور یا اتصالات آنها متفاوت باشد. مدارک سرویس Hisense نشان می دهند که طراحی برد و کانکتورها میان مدل ها و خانواده های مختلف تغییر می کند. به همین دلیل سفارش قطعه صرفا با عنوان «برد داکت اسپلیت هایسنس» یا «ریموت هایسنس» ریسک انتخاب اشتباه را بالا می برد. برای تهیه قطعه بهتر است شماره مدل کامل یونیت، مشخصات روی پلاک دستگاه و در صورت امکان کد قطعه قبلی ثبت شود.

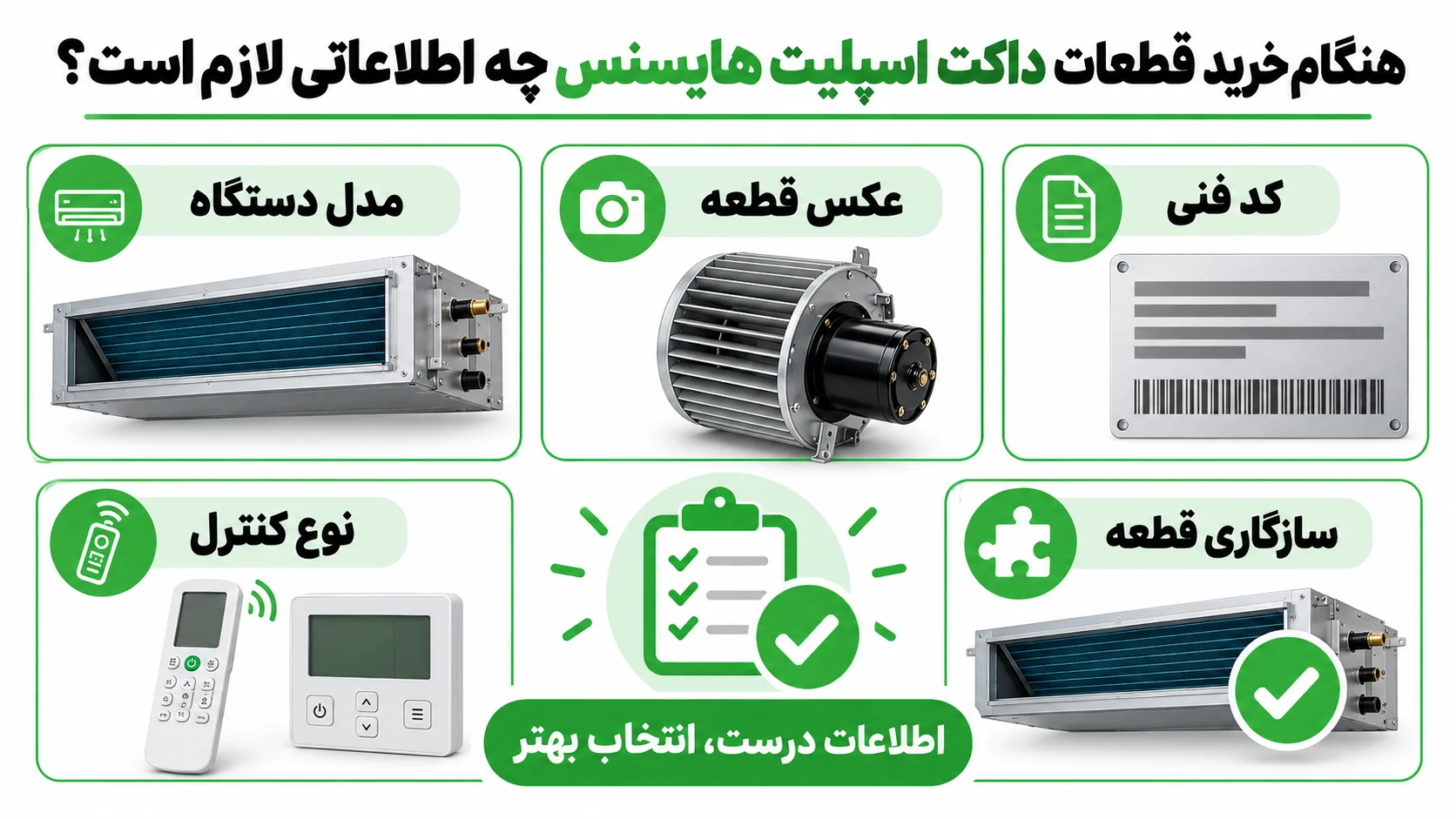

هنگام خرید قطعات داکت اسپلیت هایسنس چه اطلاعاتی لازم است؟

برای کاهش احتمال خرید قطعه اشتباه، اطلاعات دستگاه باید قبل از ثبت سفارش جمع آوری شود.

• مدل کامل یونیت داخلی و در صورت ارتباط قطعه با بخش خارجی، مدل یونیت خارجی را ثبت کنید.
• از پلاک مشخصات دستگاه و برچسب روی قطعه عکس واضح تهیه کنید.
• کد درج شده روی برد، کنترلر، موتور یا سنسور قبلی را بررسی کنید.
• شرح دقیق ایراد و کد خطای نمایش داده شده را به تعمیرکار یا تامین کننده اعلام کنید.
• قطعه را صرفا براساس ظاهر مشابه انتخاب نکنید، زیرا برد یا کنترلرهای شبیه به هم ممکن است سازگاری متفاوتی داشته باشند.
• قبل از تعویض قطعات گران قیمت مانند برد یا موتور، از تشخیص قطعی ایراد مطمئن شوید.

تعمیر قطعه بهتر است یا تعویض آن؟

پاسخ به نوع خرابی و نوع قطعه بستگی دارد. برای مثال، در بعضی خرابی های برد ممکن است تعمیر تخصصی امکان پذیر باشد، اما اگر مسیرهای اصلی برد، بخش قدرت یا چند قسمت مختلف آسیب دیده باشند، ممکن است تعویض انتخاب منطقی تری باشد.
در مورد سنسورها، کنترلرها و موتور فن نیز تصمیم باید بعد از تست گرفته شود. تعویض قطعه بدون تشخیص، به ویژه زمانی که خرابی از سیم کشی یا قطعه دیگری ناشی شده باشد، مشکل را برطرف نمی کند.

همچنین اگر دستگاه به صورت غیرعادی زیاد کار می کند، همیشه نباید علت را در خرابی برد یا کمپرسور جستجو کرد. عواملی مانند دمای تنظیمی، شرایط محیط، سرویس دستگاه و انتخاب ظرفیت نیز موثر هستند. برای بررسی این موضوع می توانید مقاله مصرف برق داکت اسپلیت هایسنس چقدر است؟ را مطالعه کنید.

مقایسه تامین قطعات هنگام انتخاب برند داکت اسپلیت

هنگام انتخاب یک داکت اسپلیت، ظرفیت و راندمان تنها معیارهای مهم نیستند. شرایط خدمات، امکان تامین کنترلر، برد، موتور فن و سنسورها نیز در هزینه نگهداری چند سال آینده تاثیر دارد.
این موضوع هنگام مقایسه برندها اهمیت بیشتری پیدا می کند. برای مثال، اگر در کنار Hisense در حال بررسی انواع داکت اسپلیت هیوندایی هستید، بهتر است علاوه بر مشخصات فنی و شرایط اقلیمی، وضعیت خدمات و امکان شناسایی و تامین قطعات مدل مورد نظر را نیز در تصمیم نهایی لحاظ کنید.

سوالات متداول

مهم ترین قطعات داکت اسپلیت هایسنس کدام اند؟

برد کنترل، موتور فن، فن، کویل، فیلتر، سنسورها، کنترلر، کمپرسور و بخش های مدار تبرید و تخلیه آب از اجزای مهم سیستم هستند. ساختار دقیق قطعات با مدل دستگاه تفاوت دارد.

آیا می توان کنترل داکت اسپلیت هایسنس را با هر مدل مشابهی جایگزین کرد؟

خیر. شباهت ظاهری کنترلر کافی نیست. نوع ارتباط، سوکت، برد دستگاه و مدل کنترل باید با سیستم سازگار باشند.

آیا ضعیف شدن باد داکت اسپلیت به معنی خرابی موتور فن است؟

نه لزوما. فیلتر کثیف، مشکل کانال، تنظیم سرعت فن و ایراد برد نیز می توانند باعث کاهش جریان هوا شوند و باید قبل از تعویض موتور بررسی شوند.

آیا فیلتر داکت اسپلیت هایسنس باید تعویض شود؟

بستگی به نوع و وضعیت فیلتر دارد. بعضی فیلترها قابلیت نظافت دارند. در مستندات Hisense نیز نظافت دوره ای فیلتر برای حفظ عملکرد دستگاه توصیه شده است.

برای سفارش برد داکت اسپلیت هایسنس چه اطلاعاتی لازم است؟

مدل کامل دستگاه و کد درج شده روی برد از مهم ترین اطلاعات هستند. بهتر است تصویر پلاک دستگاه و برد قبلی نیز برای بررسی تطابق در دسترس باشد.

چرا داکت اسپلیت فرمان کنترلر را اجرا نمی کند؟

ایراد می تواند از خود کنترلر، سیم ارتباطی، کانکتورها، برد یا تغذیه سیستم باشد. ابتدا باید مسیر ارتباط و قطعات مرتبط تست شوند.

جمع بندی

قطعات داکت اسپلیت هایسنس به صورت یک مجموعه وابسته به هم کار می کنند و تشخیص خرابی تنها از روی یک علامت همیشه امکان پذیر نیست. برد، سنسور، کنترلر، موتور فن و فیلتر هر یک می توانند بر عملکرد سیستم اثر بگذارند، اما پیش از تعویض قطعه باید مدل دقیق دستگاه و علت واقعی ایراد مشخص شود. در قطعاتی مانند کنترلر و برد نیز سازگاری با مدل اهمیت زیادی دارد و انتخاب صرفا براساس ظاهر قطعه می تواند به خرید اشتباه منجر شود. برای کاهش هزینه تعمیرات، سرویس منظم، نظافت فیلتر و عیب یابی تخصصی پیش از تعویض قطعات بهترین رویکرد است.
