کاتالوگ داکت اسپلیت ایوولی، بررسی مدل ها و راهنمای انتخاب

کاتالوگ داکت اسپلیت ایوولی به شما کمک می کند ظرفیت ها، مشخصات فنی، نوع کمپرسور، شرایط نصب، ابعاد یونیت ها و تفاوت سری های مختلف این برند را قبل از انتخاب بررسی کنید. اگر هدف شما خرید داکت اسپلیت است، بهتر است فقط عدد ظرفیت را ملاک قرار ندهید و مدل دقیق دستگاه، شرایط آب و هوایی پروژه، برق ساختمان، متراژ قابل تهویه و محدودیت های کانال کشی را نیز با اطلاعات کاتالوگ تطبیق دهید. در این راهنما مهم ترین اطلاعات مورد نیاز برای خواندن کاتالوگ و انتخاب آگاهانه مدل ایوولی بررسی شده است.

برای خرید داکت اسپلیت ایوولی ابتدا باید مدل مناسب پروژه مشخص شود و سپس قیمت همان مدل به صورت به روز استعلام شود. ظرفیت دستگاه، اینورتر یا دور ثابت بودن، سری تولید، شرایط تامین و تجهیزات مورد نیاز نصب می توانند روی هزینه نهایی تاثیر بگذارند. به همین دلیل مقایسه دو دستگاه فقط براساس قیمت اولیه می تواند انتخاب نادرستی ایجاد کند و بهتر است مشخصات فنی و شرایط نصب نیز هم زمان بررسی شوند.

دانلود کاتالوگ داکت اسپلیت ایوولی

برای مشاهده ظرفیت ها، مشخصات فنی، ابعاد یونیت ها و اطلاعات مدل های داکت اسپلیت ایوولی، فایل کاتالوگ را مشاهده یا دانلود کنید.

مشاهده و دانلود کاتالوگ داکت اسپلیت ایوولی

کاتالوگ داکت اسپلیت ایوولی چه اطلاعاتی در اختیار شما قرار می دهد؟

کاتالوگ داکت اسپلیت ایوولی صرفا فهرستی از ظرفیت ها نیست. مشخصاتی مانند ظرفیت سرمایش و گرمایش، توان مصرفی، جریان برق، EER و COP، حجم هوادهی، سطح صدای یونیت، نوع مبرد، ابعاد، وزن، سایز لوله و محدودیت طول لوله کشی می توانند در آن درج شوند. اهمیت این اطلاعات زمانی مشخص می شود که دستگاه باید با شرایط واقعی ساختمان هماهنگ شود. برای نمونه، در اطلاعات رسمی بعضی سری های ایوولی مدل های EVDUCT با ظرفیت های اسمی مختلف معرفی شده اند و ظرفیت خروجی آنها در شرایط دمایی متفاوت یکسان نیست. همچنین اطلاعات بازار ایران نشان می دهد سری ها و نسل های MD و INVMD نیز عرضه شده اند، بنابراین هنگام بررسی کاتالوگ باید کد کامل مدل مورد نظر با دستگاه قابل خرید تطبیق داده شود.

مهم ترین بخش هایی که هنگام خواندن کاتالوگ ارزش بررسی دارند عبارتند از:

• ظرفیت واقعی سرمایش و گرمایش و شرایط آزمون درج شده برای آن
• توان مصرفی، جریان نامی و حداکثر جریان دستگاه
• نوع و مشخصات کمپرسور و مبرد
• حجم هوادهی و فشار استاتیکی یونیت داخلی
• ابعاد، وزن و فضای مورد نیاز برای نصب و سرویس
• سایز لوله، حداکثر طول لوله کشی و اختلاف ارتفاع مجاز

این اطلاعات باید کنار یکدیگر بررسی شوند. برای مثال، دستگاهی با ظرفیت مناسب اگر از نظر ابعاد یونیت داخلی با سقف کاذب ساختمان سازگار نباشد یا فشار استاتیکی آن برای شبکه کانال طراحی شده مناسب نباشد، در مرحله اجرا مشکل ایجاد می کند.

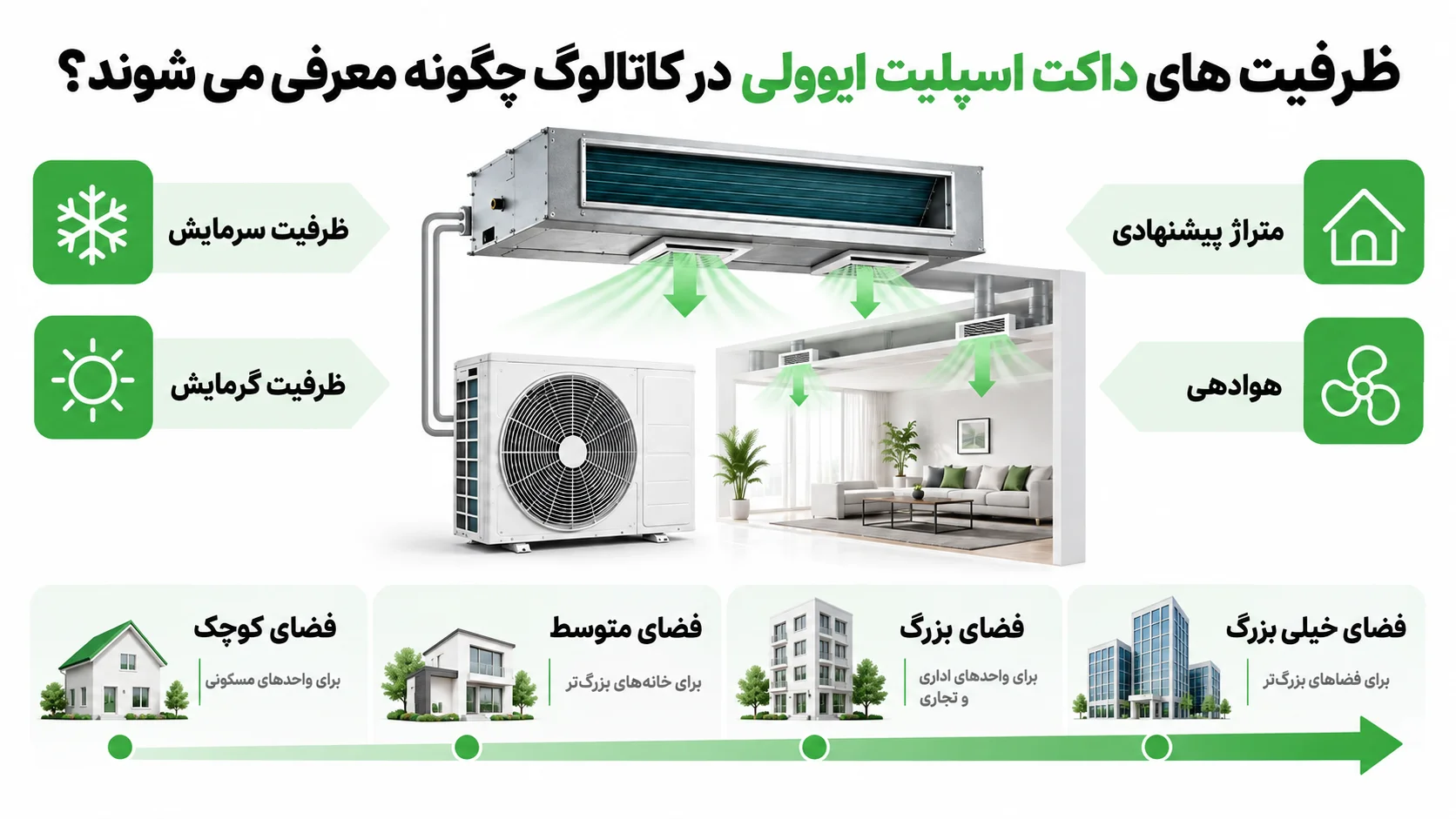

ظرفیت های داکت اسپلیت ایوولی در کاتالوگ چگونه معرفی می شوند؟

در کاتالوگ رسمی فعلی ایوولی برای سری EVDUCT-GCC مدل هایی از ۱۸ تا ۶۰ هزار معرفی شده اند. نکته مهم این است که ظرفیت سرمایشی ثبت شده در شرایط T1 و T3 تفاوت دارد. این موضوع نشان می دهد عددی که در نام یک دستگاه مشاهده می کنید نباید بدون توجه به شرایط اقلیمی به عنوان ظرفیت قطعی پروژه در نظر گرفته شود.

ظرفیت مدل های EVDUCT-GCC در شرایط T1 و T3

مقادیر بالا مربوط به سری و شرایطی هستند که در کاتالوگ رسمی درج شده اند و نباید به سایر سری های ایوولی تعمیم داده شوند.

آیا ظرفیت اسمی برای انتخاب داکت اسپلیت ایوولی کافی است؟

خیر. استفاده از عباراتی مانند ۲۴ هزار، ۳۶ هزار یا ۶۰ هزار برای شروع مقایسه مفید است، اما انتخاب نهایی باید براساس محاسبه بار سرمایشی ساختمان انجام شود. متراژ تنها یکی از عوامل موثر است. جهت تابش خورشید، ارتفاع سقف، تعداد پنجره ها، نوع شیشه، عایق ساختمان، تعداد افراد، تجهیزات گرمازا و شرایط آب و هوایی هم می توانند ظرفیت مورد نیاز را تغییر دهند. به همین دلیل ارائه یک فرمول ثابت مانند تعیین ظرفیت فقط براساس متر مربع می تواند گمراه کننده باشد. برای دو واحد با متراژ یکسان ممکن است ظرفیت مورد نیاز متفاوت باشد. اگر پروژه در مرحله طراحی قرار دارد، بهتر است انتخاب ظرفیت قبل از اجرای کامل کانال ها و سقف کاذب انجام شود.
اگر هنوز بین برندها و ظرفیت های مختلف در حال بررسی هستید، مطالعه کاتالوگ داکت اسپلیت، راهنمای بررسی مشخصات و انتخاب مدل مناسب می تواند تصویر کامل تری از پارامترهایی بدهد که باید میان مدل های مختلف مقایسه شوند.

اینورتر یا دور ثابت، کدام داکت اسپلیت ایوولی را بررسی کنیم؟

در بازار مدل های مختلفی از داکت اسپلیت ایوولی با کدها و نسل های متفاوت دیده می شوند. برای نمونه، مدل های EVDUCT-24K-INVMD-1، EVDUCT-30K-INVMD-1، EVDUCT-36K-INVMD-1 و EVDUCT-48K-INVMD-1 در گروه مدل های اینورتر فهرست شده اند. در مقابل، مدل هایی از خانواده EVCIS و EVDUCT-MD نیز در گروه مدل های غیر اینورتر یا دور ثابت بازار ایران عرضه شده اند.
این تفاوت فقط یک عنوان فروشگاهی نیست. فناوری کنترل کمپرسور می تواند روی نحوه تنظیم ظرفیت، جریان مصرفی، هزینه خرید دستگاه و رفتار سیستم در بارهای جزئی اثر بگذارد. با این حال نباید تصور کرد هر مدل اینورتر در همه پروژه ها الزاما گزینه مناسب تری است. هزینه اولیه، نحوه استفاده روزانه، شرایط برق، تعمیر و نگهداری و مشخصات دقیق همان مدل باید بررسی شوند. برای مقایسه دقیق‌تر این دو فناوری، مقاله داکت اسپلیت ایوولی اینورتر بهتر است یا معمولی را مطالعه کنید.

برای نمونه، صفحه مشخصات مدل EVDUCT-24K-INVMD-1 اطلاعاتی مانند مبرد R410A، هوادهی ۱۲۳۰ متر مکعب بر ساعت، برق ۲۲۰ تا ۲۴۰ ولت تک فاز و کمپرسور Twin Rotary را درج کرده است. این اعداد مربوط به همین مدل هستند و برای مدل دیگری باید برگه مشخصات همان دستگاه بررسی شود.

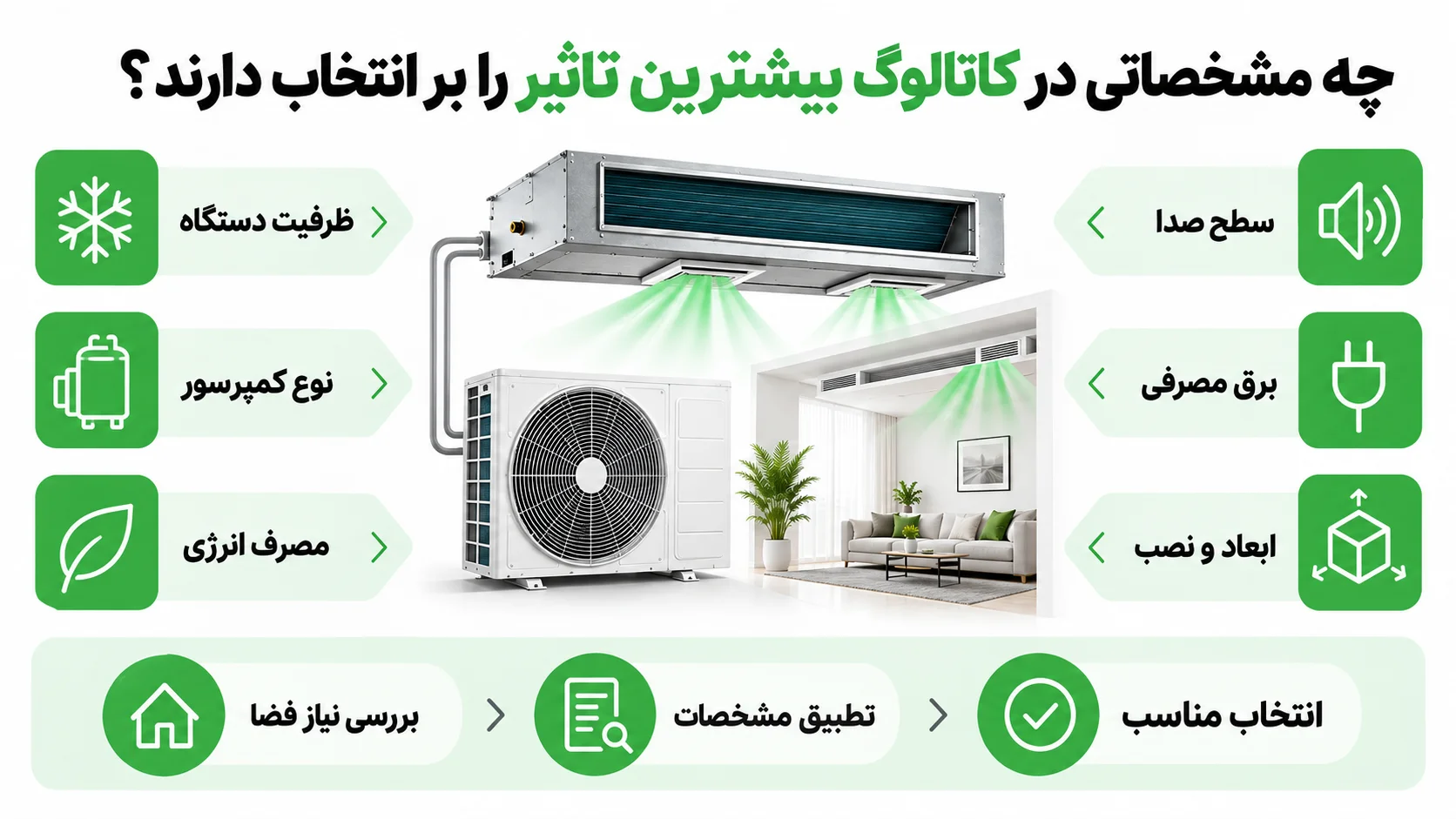

چه مشخصاتی در کاتالوگ بیشترین تاثیر را بر انتخاب دارند؟

بسیاری از خریداران ابتدا ظرفیت و قیمت را مقایسه می کنند، اما برای یک پروژه واقعی مشخصات دیگری نیز می توانند تعیین کننده باشند. اگر یونیت داخلی در سقف کاذب نصب می شود، ارتفاع و ابعاد آن باید قبل از اجرای نهایی سازه و سقف مشخص باشد. اگر فاصله کندانسور تا یونیت داخلی زیاد است، حداکثر طول لوله و اختلاف ارتفاع مجاز اهمیت پیدا می کند.
در یکی از برگه های فنی رسمی EVDUCT-36K-MD، حداکثر طول لوله ۳۰ متر و حداکثر اختلاف ارتفاع ۲۰ متر درج شده است. همان برگه مشخصات یونیت داخلی، هوادهی، سطح صدا، ابعاد و نوع مبرد R410A را نیز ارائه می کند. این مثال نشان می دهد چرا انتخاب دستگاه فقط از روی عدد ۳۶۰۰۰ کافی نیست.

شرایط آب و هوایی چه تاثیری بر انتخاب مدل ایوولی دارد؟

عملکرد سیستم تهویه در دمای محیط ثابت نمی ماند. به همین دلیل در بعضی کاتالوگ ها ظرفیت در شرایط آزمون T1 و T3 به صورت جداگانه اعلام می شود. همان طور که در سری EVDUCT-GCC دیده می شود، ظرفیت سرمایش در شرایط T3 پایین تر از T1 ثبت شده است. برای پروژه ای در منطقه بسیار گرم، مقایسه فقط براساس ظرفیت اسمی می تواند باعث انتخاب نامناسب شود. دمای طراحی تابستان، ساعات تابش، موقعیت کندانسور و امکان دفع گرما باید در کنار اطلاعات کاتالوگ بررسی شوند.

ابعاد یونیت داخلی چرا قبل از خرید اهمیت دارد؟

یکی از خطاهای پرهزینه در پروژه های داکت اسپلیت این است که دستگاه بعد از اجرای سقف کاذب انتخاب شود. ارتفاع یونیت داخلی، فضای اطراف آن، مسیر تخلیه درین و دسترسی مورد نیاز برای سرویس باید از قبل در نظر گرفته شوند. برای نمونه، اطلاعات یک مدل ۲۴ هزار اینورتر ایوولی ابعاد یونیت داخلی ۱۱۰۰ در ۷۷۴ در ۲۴۹ میلی متر را نشان می دهد. در یک مدل دیگر این ابعاد می تواند متفاوت باشد. بنابراین استفاده از ابعاد یک دستگاه برای طراحی محل نصب مدل دیگر مناسب نیست.
فضای سرویس نیز به اندازه خود دستگاه اهمیت دارد. اگر دریچه بازدید کوچک یا در محل نامناسب اجرا شود، سرویس فیلتر، فن، کویل یا بخش های الکتریکی در آینده دشوار می شود و ممکن است برای تعمیر نیاز به باز کردن بخشی از سقف وجود داشته باشد.

هوادهی و کانال کشی را چگونه با کاتالوگ تطبیق دهیم؟

حجم هوادهی یونیت داخلی باید با شبکه کانال، تعداد دریچه ها و افت فشار مسیر هماهنگ باشد. استفاده از کانال بسیار باریک، زانویی های متعدد یا مسیر طولانی می تواند مقاومت مسیر هوا را افزایش دهد. در نتیجه حتی دستگاهی با ظرفیت سرمایشی مناسب ممکن است توزیع هوای مطلوبی ایجاد نکند. فشار استاتیکی خارجی یا ESP یکی از اطلاعات مهم برای طراح کانال است. در بعضی برگه های فنی ایوولی محدوده فشار استاتیکی نیز اعلام شده است. برای مثال در مشخصات EVDUCT-36K-MD محدوده ESP تا ۱۰۰ پاسکال درج شده است. این عدد باید در کنار محاسبات واقعی کانال بررسی شود، نه اینکه به صورت مستقل معیار انتخاب باشد.

قبل از انتخاب مدل، برق ساختمان را بررسی کنید

ظرفیت بالاتر معمولا به توان و جریان بیشتری نیاز دارد و در بعضی مدل ها ممکن است نوع برق مورد نیاز نیز تغییر کند. به همین دلیل قبل از خرید، مشخصات ولتاژ، فاز، جریان نامی و حداکثر جریان روی کاتالوگ و پلاک فنی کنترل شود. برق نامناسب فقط مسئله روشن شدن دستگاه نیست. انتخاب اشتباه سطح مقطع کابل، فیوز یا تجهیزات حفاظتی می تواند روی ایمنی و پایداری عملکرد تاثیر بگذارد. طراحی مدار برق بهتر است براساس مشخصات دقیق مدل خریداری شده و توسط فرد متخصص انجام شود.

تفاوت کد مدل ها در داکت اسپلیت ایوولی را جدی بگیرید

وجود عبارت های EVDUCT، EVCIS، MD، INVMD یا GCC در نام محصولات نشان می دهد نباید همه دستگاه هایی را که ظرفیت مشابه دارند یک محصول یکسان فرض کرد. حتی دو دستگاه ۳۶ هزار ممکن است از نظر نسل، کمپرسور، برق، ابعاد، مبرد، میزان هوادهی یا فناوری کنترل متفاوت باشند.
در بازار ایران نمونه هایی از مدل های ۲۴، ۳۰، ۳۶، ۴۸ و ۶۰ هزار با کدهای متفاوت عرضه شده اند. همچنین فهرست مدل های اینورتر موجود در منابع بازار با فهرست خانواده رسمی GCC یکسان نیست. به همین دلیل زمان استعلام، بهتر است کد کامل مدل و در صورت امکان تصویر پلاک فنی یا برگه مشخصات دریافت شود.

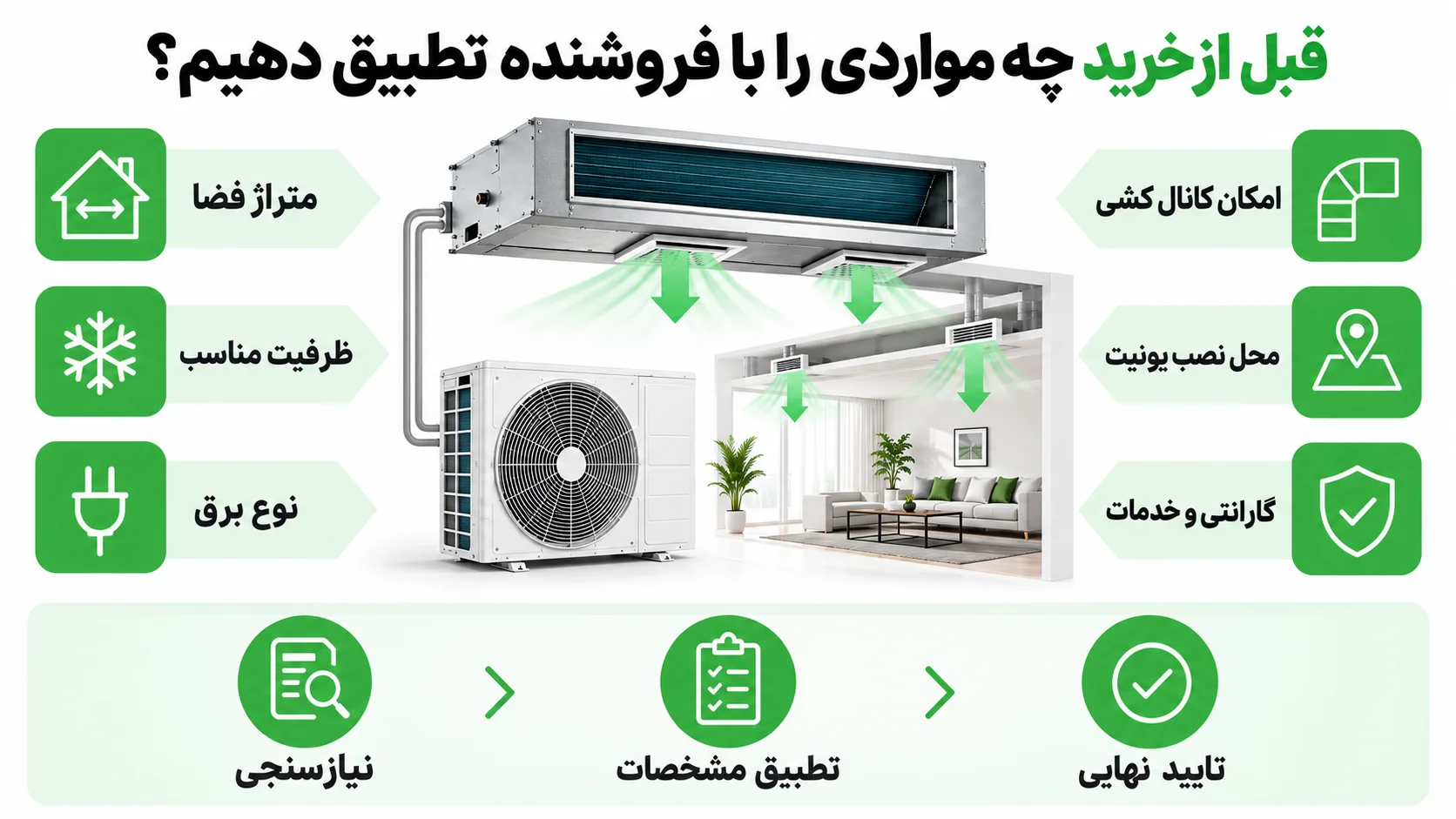

قبل از خرید چه مواردی را با فروشنده تطبیق دهیم؟

زمانی که ظرفیت اولیه مشخص شد، مرحله بعد باید تطبیق محصول قابل خرید با نیاز واقعی پروژه باشد. این مرحله به خصوص زمانی مهم است که یک مدل با نام های نزدیک یا نسل های متفاوت در بازار دیده می شود.

از خطاهای رایج قبل از خرید می توان به موارد زیر اشاره کرد:

• انتخاب ظرفیت فقط براساس متراژ بدون محاسبه بار حرارتی
• یکی دانستن تمام مدل های یک ظرفیت
• طراحی سقف کاذب قبل از مشخص شدن ابعاد یونیت داخلی
• نادیده گرفتن برق مورد نیاز و حداکثر جریان دستگاه
• مقایسه قیمت دو مدل بدون توجه به تفاوت سری، نسل و مشخصات فنی

بین ظرفیت درست و اجرای درست نیز ارتباط مستقیم وجود دارد. حتی دستگاه مناسب اگر با کانال کشی نامتناسب، محل نصب نامناسب کندانسور یا طراحی اشتباه دریچه ها اجرا شود، ممکن است نتیجه مورد انتظار را ایجاد نکند.

قیمت داکت اسپلیت ایوولی به چه عواملی بستگی دارد؟

قیمت یک مدل داکت اسپلیت ایوولی می تواند با توجه به ظرفیت، سری، نوع کمپرسور، فناوری کنترل، نسل دستگاه و شرایط تامین تغییر کند. علاوه بر قیمت خود دستگاه باید هزینه های اجرای کانال، لوله مسی، عایق، کابل، تجهیزات برق، دریچه ها، زیرسازی، تخلیه درین و نصب نیز در بودجه پروژه دیده شوند. به همین دلیل برای تصمیم گیری بهتر است ابتدا مدل دقیق مشخص شود و سپس قیمت همان کد محصول استعلام شود. مقایسه قیمت دستگاه ۲۴ هزار اینورتر با یک مدل ۲۴ هزار دور ثابت بدون در نظر گرفتن تفاوت مشخصات، مقایسه کاملی نیست.

برای انتخاب داکت اسپلیت ایوولی چه روشی منطقی تر است؟

مسیر منطقی انتخاب از محاسبه بار ساختمان شروع می شود. بعد از تعیین ظرفیت مورد نیاز، شرایط اقلیمی، برق، فضای سقف کاذب، محل کندانسور و شبکه کانال بررسی می شوند. سپس می توان مدل های سازگار را از نظر مشخصات فنی، نوع کنترل کمپرسور و هزینه خرید و اجرا مقایسه کرد.
در نهایت کد مدل موجود باید با برگه فنی تطبیق داده شود. این کار به خصوص درباره محصولاتی که چند نسل و چند سری با نام نزدیک دارند اهمیت دارد. انتخاب دستگاه از روی یک تصویر یا تنها عبارت ۲۴۰۰۰ یا ۳۶۰۰۰ اطلاعات کافی برای تصمیم نهایی فراهم نمی کند.

سوالات متداول

کاتالوگ داکت اسپلیت ایوولی چه مشخصاتی را نشان می دهد؟

بسته به مدل، اطلاعاتی مانند ظرفیت سرمایش و گرمایش، توان و جریان مصرفی، هوادهی، فشار استاتیکی، ابعاد، وزن، مبرد، سایز لوله و محدودیت طول لوله کشی در برگه فنی درج می شود.

داکت اسپلیت ایوولی در چه ظرفیت هایی عرضه می شود؟

در کاتالوگ رسمی سری EVDUCT-GCC ظرفیت های ۱۸، ۲۴، ۳۰، ۳۶، ۴۸ و ۶۰ هزار دیده می شود. مدل های عرضه شده در بازار ایران می توانند از سری ها و نسل های دیگری نیز باشند.

آیا مدل های داکت اسپلیت ایوولی همگی اینورتر هستند؟

خیر. منابع بازار ایران هم مدل های اینورتر INVMD و هم مدل های غیر اینورتر یا دور ثابت را فهرست کرده اند. کد کامل دستگاه باید پیش از خرید بررسی شود.

برای انتخاب ظرفیت داکت اسپلیت ایوولی متراژ کافی است؟

خیر. متراژ یکی از عوامل است. شرایط اقلیمی، تابش، ارتفاع سقف، پنجره ها، عایق، تعداد افراد و تجهیزات داخلی نیز روی بار حرارتی اثر دارند.

چرا ظرفیت T1 و T3 با هم متفاوت است؟

شرایط دمایی آزمون متفاوت است و عملکرد دستگاه در محیط گرم تر تغییر می کند. به همین دلیل برای مناطق گرم باید ظرفیت و شرایط عملکرد درج شده در کاتالوگ با دقت بیشتری بررسی شوند.

قبل از خرید باید کدام کد را از فروشنده دریافت کنیم؟

کد کامل مدل دستگاه، نه فقط ظرفیت آن، باید مشخص باشد. بهتر است این کد با پلاک فنی، کارتن و مشخصات ثبت شده در فاکتور تطبیق داده شود.

آیا ابعاد یونیت داخلی در تمام مدل های یک ظرفیت یکسان است؟

خیر. ابعاد می تواند میان سری ها و نسل های مختلف تغییر کند. طراحی سقف کاذب باید براساس مدل نهایی انجام شود.

آیا قیمت داخل کاتالوگ ایوولی معیار خرید است؟

کاتالوگ فنی معمولا برای مشخصات محصول استفاده می شود. برای قیمت باید موجودی و شرایط فروش همان مدل در زمان خرید استعلام شود.

انتخاب مدل مناسب قبل از ثبت سفارش

اگر قصد خرید دارید، ابتدا ظرفیت مورد نیاز و محدودیت های پروژه را مشخص کنید، سپس کد دقیق مدل ایوولی را با کاتالوگ و دستگاه قابل تحویل تطبیق دهید. دریافت مشاوره قبل از اجرای کانال و سقف کاذب می تواند از انتخاب ظرفیت نامناسب یا ایجاد محدودیت در نصب جلوگیری کند.
