راهنمای نصب داکت اسپلیت جی پلاس، مراحل اجرا و نکات مهم راه اندازی

نصب داکت اسپلیت جی پلاس فقط به قرار دادن یونیت داخلی و خارجی محدود نمی شود و کیفیت لوله کشی مسی، اجرای کانال، مسیر تخلیه آب، برق رسانی، جانمایی تجهیزات و راه اندازی نهایی مستقیما روی عملکرد دستگاه اثر می گذارد. اگر هنوز در مرحله انتخاب دستگاه هستید، بررسی مدل های داکت اسپلیت جی پلاس از نظر ظرفیت، شرایط ساختمان و فضای نصب باید قبل از اجرای زیرساخت انجام شود. این راهنما برای افرادی نوشته شده است که می خواهند بدانند نصب اصولی داکت اسپلیت جی پلاس از کجا شروع می شود، چه مراحلی دارد و پیش از تحویل کار چه مواردی باید بررسی شود.

اگر قصد تهیه دستگاه را دارید، انتخاب مدل مناسب باید با شرایط واقعی پروژه هماهنگ باشد، نه صرفا ظرفیت اسمی دستگاه. در مسیر خرید داکت اسپلیت جی پلاس لازم است ظرفیت مورد نیاز، فضای قابل استفاده برای نصب یونیت داخلی، مسیر کانال کشی، محل یونیت خارجی، شرایط برق ساختمان و امکان اجرای صحیح لوله های مسی بررسی شود. این بررسی پیش از خرید می تواند از انتخاب دستگاه نامتناسب و هزینه های دوباره کاری در زمان نصب جلوگیری کند.

قبل از نصب داکت اسپلیت جی پلاس چه چیزهایی باید مشخص شود؟

مهم ترین اشتباه در اجرای داکت اسپلیت، شروع نصب بدون مشخص کردن زیرساخت است. پیش از ورود نصاب، باید محل یونیت داخلی و خارجی، مسیر لوله های مسی، محل عبور کانال، مسیر تخلیه آب و مسیر برق مشخص شده باشد. این کار باعث می شود محل نصب تجهیزات با معماری ساختمان تداخل پیدا نکند و پس از اجرای سقف کاذب یا دکوراسیون، نیاز به تخریب و جابه جایی ایجاد نشود.

ظرفیت دستگاه نیز باید پیش از اجرای زیرساخت مشخص شود. ظرفیت نامتناسب می تواند باعث کاهش آسایش حرارتی، افزایش دفعات روشن و خاموش شدن کمپرسور یا افزایش مصرف انرژی شود. بنابراین نمی توان صرفا بر اساس متراژ، یک ظرفیت ثابت را برای همه ساختمان ها در نظر گرفت، زیرا عواملی مانند ارتفاع سقف، تعداد پنجره ها، جهت تابش، عایق کاری و تعداد افراد حاضر در فضا نیز اهمیت دارند.

چه زمانی بهتر است نصب را به متخصص بسپاریم؟

نصب داکت اسپلیت مجموعه ای از عملیات مکانیکی، تاسیساتی و برقی است و اجرای نادرست هر بخش می تواند روی بخش های دیگر اثر بگذارد. به همین دلیل، در پروژه هایی که مسیر لوله کشی، کانال کشی یا برق رسانی پیچیده است، استفاده از نیروی فنی واجد صلاحیت انتخاب منطقی تری است. مخصوصا در ساختمان هایی که سقف کاذب محدود، مسیرهای تاسیساتی پیچیده یا دسترسی سخت به یونیت خارجی دارند، طراحی و اجرای اولیه باید با دقت بیشتری انجام شود. هدف فقط روشن شدن دستگاه نیست، بلکه باید شرایطی فراهم شود که سیستم امکان سرویس و نگهداری مناسب نیز داشته باشد.

برای آشنایی بیشتر با اصول مشترک نصب در مدل های مختلف، می توانید راهنمای نصب داکت اسپلیت را مطالعه کنید.

فضای مورد نیاز برای یونیت داخلی

یونیت داخلی داکت اسپلیت معمولا در فضای سقف کاذب یا محل مشابهی قرار می گیرد. در زمان جانمایی باید علاوه بر ابعاد خود دستگاه، فضای لازم برای اتصال کانال، لوله های مسی، درین و برق نیز در نظر گرفته شود. دسترسی برای سرویس دوره ای اهمیت زیادی دارد، زیرا نصب دستگاه در فضایی که بعدا امکان باز کردن یا دسترسی به اجزای آن وجود نداشته باشد، هزینه تعمیرات را افزایش می دهد.

محل مناسب یونیت خارجی

یونیت خارجی باید در محلی نصب شود که جریان هوا مختل نشود و امکان دفع گرمای کندانسور وجود داشته باشد. همچنین باید دسترسی مناسب برای سرویس و تعمیرات وجود داشته باشد. نصب در فضای بسیار بسته، محلی با گردش هوای ضعیف یا نقطه ای که هوای گرم دوباره به سمت دستگاه برگردد، می تواند عملکرد سیستم را تحت تاثیر قرار دهد.

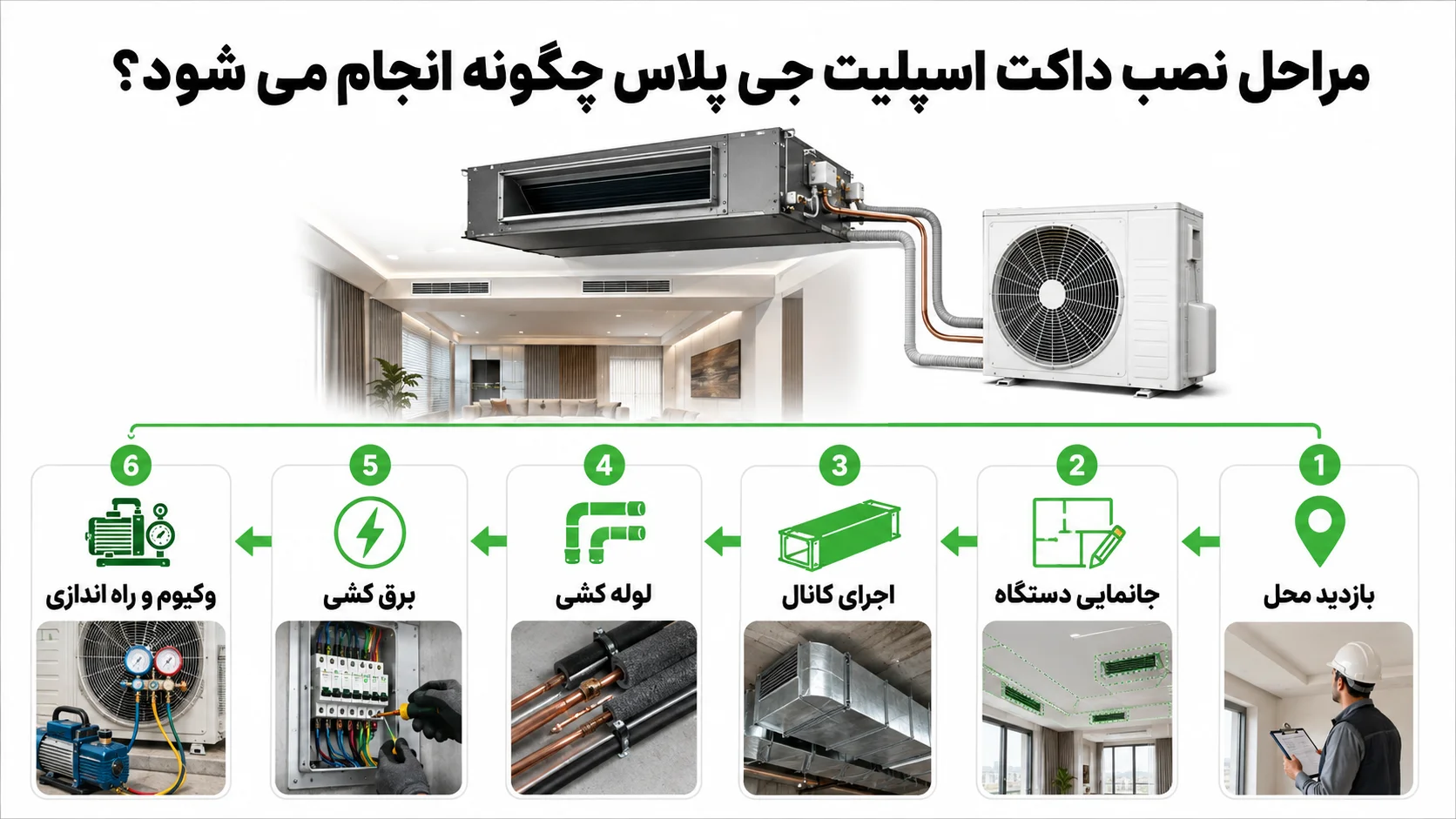

مراحل نصب داکت اسپلیت جی پلاس چگونه انجام می شود؟

نصب اصولی باید به صورت مرحله ای انجام شود تا هر بخش قبل از پوشانده شدن توسط سقف کاذب یا پوشش های معماری قابل بررسی باشد. ترتیب دقیق اجرا ممکن است با توجه به پروژه متفاوت باشد، اما به طور کلی ابتدا جانمایی تجهیزات و زیرساخت مشخص می شود، سپس لوله کشی و کانال کشی انجام می گیرد و در پایان برق، درین و راه اندازی بررسی می شوند.

• محل یونیت داخلی و خارجی را مشخص کنید و مسیر لوله های مسی، کانال، برق و درین را پیش از اجرا هماهنگ کنید.
• پس از نصب تجهیزات، اتصالات، عایق کاری، تخلیه آب، کانال، برق و عملکرد نهایی سیستم را قبل از تحویل بررسی کنید.

نصب یونیت داخلی

یونیت داخلی باید روی سازه ای نصب شود که وزن دستگاه و نیروهای ناشی از کارکرد آن را تحمل کند. تراز بودن دستگاه نیز اهمیت دارد، زیرا وضعیت نامناسب می تواند روی تخلیه آب و عملکرد مجموعه اثر بگذارد. در این مرحله باید محل اتصال کانال رفت و برگشت، مسیر لوله های مسی و خروجی درین نیز در نظر گرفته شود. یکی از نکات مهم این است که نصب یونیت داخلی نباید فقط بر اساس جایی انجام شود که از نظر معماری خالی است، بلکه مسیر هوا و امکان سرویس نیز باید همزمان بررسی شود.

اجرای لوله کشی مسی

لوله های مسی ارتباط بین یونیت داخلی و خارجی را برقرار می کنند و کیفیت اجرای آنها از بخش های مهم نصب سیستم است. مسیر لوله ها باید تا حد امکان اصولی و با تعداد خم های غیرضروری کمتر اجرا شود. خم کردن نامناسب لوله می تواند باعث آسیب به مسیر و ایجاد مشکل در گردش مبرد شود.

عایق کاری لوله ها نیز باید به شکل مناسب انجام شود. در صورت اجرای ضعیف عایق، احتمال ایجاد تعریق و انتقال حرارت ناخواسته افزایش پیدا می کند و ممکن است به بخش های اطراف نیز آسیب برسد.

کانال کشی داکت اسپلیت جی پلاس باید چگونه اجرا شود؟

کانال کشی وظیفه انتقال هوای تولید شده توسط یونیت داخلی به فضاهای مختلف را بر عهده دارد. بنابراین طراحی و اجرای آن نباید صرفا بر اساس کوتاه ترین مسیر انجام شود. ابعاد کانال، مسیر عبور، تعداد انشعابات و محل دریچه ها باید با ظرفیت سیستم و نیاز هر فضا هماهنگ باشند.

اگر کانال بیش از حد باریک باشد، مقاومت مسیر هوا افزایش پیدا می کند و سیستم برای جابه جایی هوا با شرایط نامناسب تری مواجه می شود. از طرف دیگر، اجرای بیش از حد بزرگ یا طولانی کانال نیز می تواند فضا و هزینه بیشتری نیاز داشته باشد. به همین دلیل کانال کشی باید بخشی از طراحی سیستم باشد، نه مرحله ای جدا از آن.

محل دریچه های خروجی هوا

محل دریچه ها روی نحوه توزیع هوا اثر دارد. بهتر است دریچه ها بر اساس شکل اتاق ها، محل حضور افراد و مسیر جریان هوا جانمایی شوند. قرار دادن دریچه در نقطه ای نامناسب ممکن است باعث شود بخشی از فضا به اندازه کافی هوای مطبوع دریافت نکند.

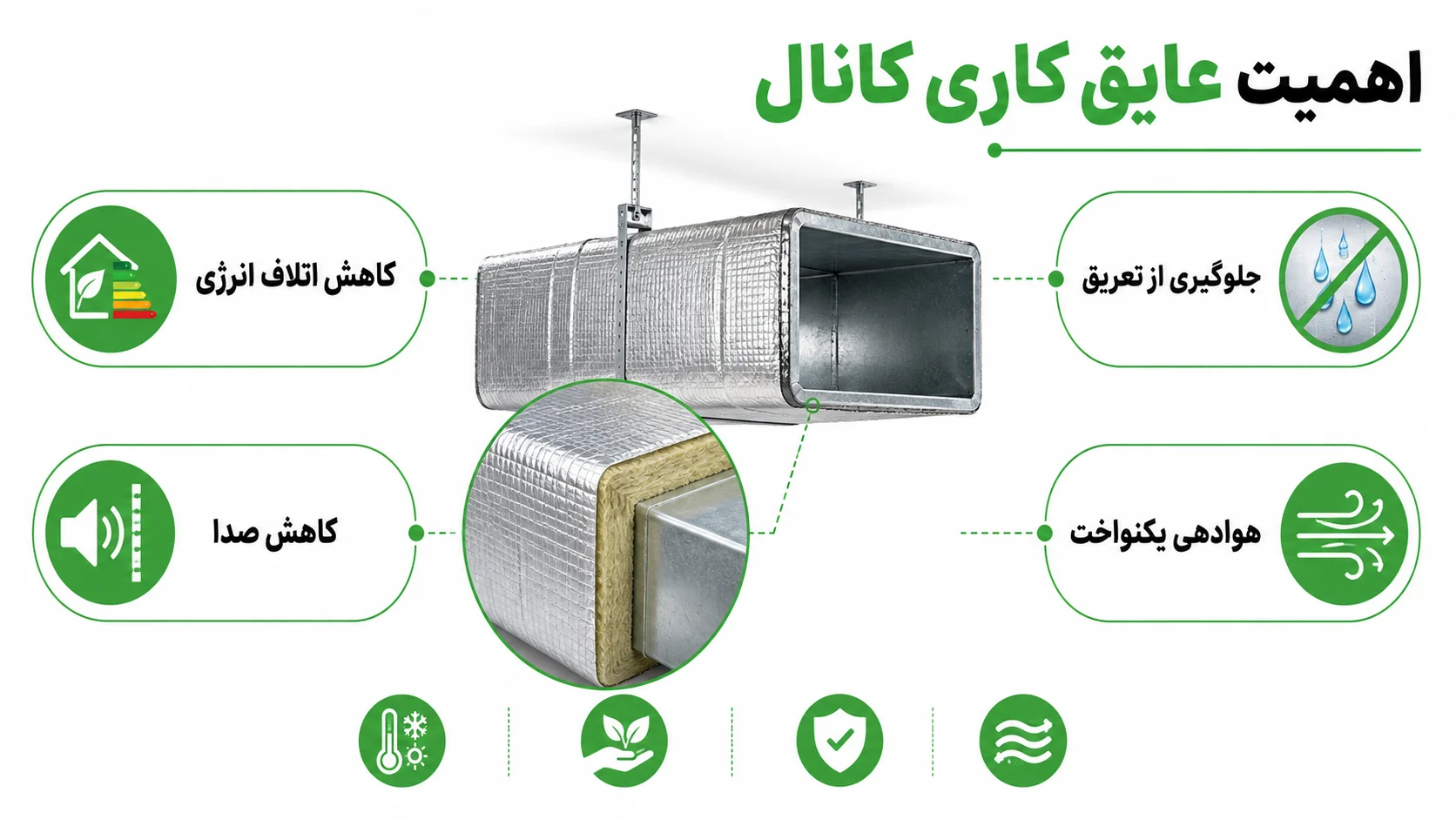

اهمیت عایق کاری کانال

در مسیرهایی که کانال از فضاهای گرم یا غیر تهویه شده عبور می کند، عایق کاری مناسب می تواند از اتلاف انرژی و ایجاد مشکلات ناشی از اختلاف دما جلوگیری کند. نوع عایق و روش اجرای آن باید با شرایط پروژه و مشخصات سیستم هماهنگ شود.

تخلیه آب داکت اسپلیت جی پلاس چگونه باید اجرا شود؟

در زمان کارکرد سیستم، آب حاصل از تقطیر باید از طریق مسیر درین تخلیه شود. اگر این مسیر به درستی اجرا نشود، احتمال برگشت آب، نشت از سینی تخلیه یا آسیب به سقف کاذب وجود دارد.

مسیر تخلیه باید با شیب مناسب اجرا شود و از ایجاد نقاطی که آب در آنها باقی می ماند جلوگیری شود. همچنین محل خروج آب باید طوری انتخاب شود که تخلیه به شکل کنترل شده انجام گیرد. پیش از پوشاندن مسیر درین، بهتر است عبور آب بررسی شود. این تست ساده می تواند از بروز بسیاری از مشکلات پس از تحویل پروژه جلوگیری کند.

برق رسانی داکت اسپلیت جی پلاس چه نکاتی دارد؟

مدار برق دستگاه باید بر اساس مشخصات فنی همان مدل و شرایط تاسیسات ساختمان اجرا شود. نمی توان بدون بررسی اطلاعات پلاک دستگاه، برای همه مدل ها یک مدار برق یا حفاظت یکسان در نظر گرفت.

مسیر کابل ها باید به گونه ای اجرا شود که در برابر آسیب های مکانیکی محافظت شوند و دسترسی لازم برای سرویس وجود داشته باشد. همچنین تجهیزات حفاظتی باید متناسب با مدار انتخاب شوند و اتصال سیستم به شبکه برق توسط فرد دارای صلاحیت انجام شود.

راه اندازی داکت اسپلیت جی پلاس بعد از نصب چگونه انجام می شود؟

پس از پایان نصب، راه اندازی فقط به روشن کردن دستگاه و بررسی خروجی باد محدود نمی شود. باید تمام بخش هایی که در نصب اجرا شده اند کنترل شوند تا مشخص شود سیستم بدون نشتی، صدای غیرعادی، مشکل تخلیه آب یا اختلال در جریان هوا کار می کند. لوله های مبرد و اتصالات باید از نظر نشتی بررسی شوند و وضعیت مسیر تخلیه آب نیز کنترل شود. کانال ها و دریچه ها باید از نظر توزیع هوا بررسی شوند و یونیت خارجی نیز از نظر گردش هوا و لرزش مورد توجه قرار گیرد.

در مرحله نهایی، عملکرد سیستم در حالت های قابل استفاده بررسی می شود و کنترل ها، فن و سایر عملکردهای مرتبط با مدل دستگاه تست می شوند. اگر ایرادی وجود داشته باشد، بهتر است پیش از تحویل نهایی برطرف شود.

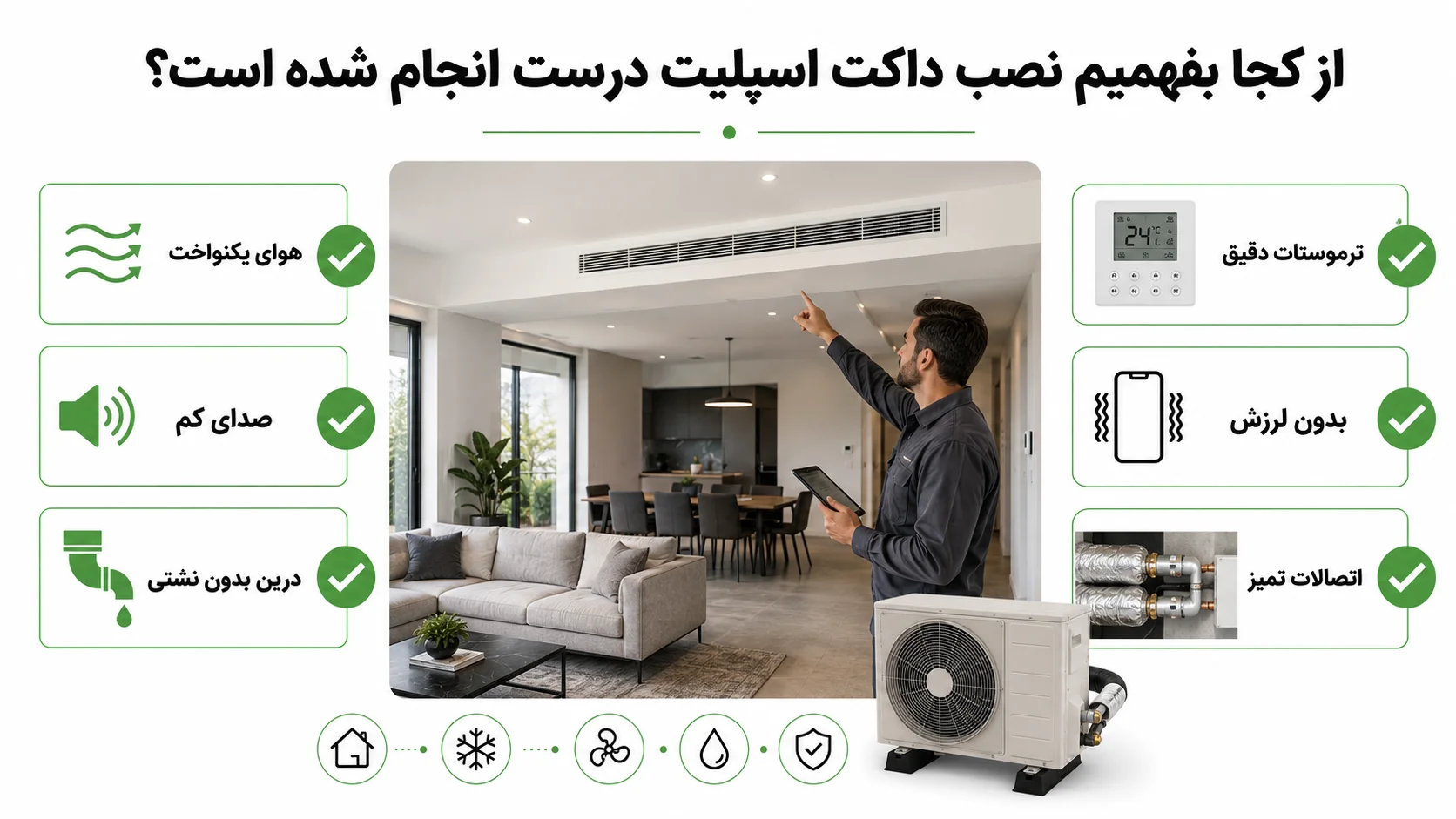

از کجا بفهمیم نصب داکت اسپلیت درست انجام شده است؟

صرف روشن شدن دستگاه نشانه نصب کامل و اصولی نیست. کیفیت نصب زمانی قابل قبول است که مجموعه زیرساخت ها با یکدیگر هماهنگ باشند و سیستم در شرایط کاری خود بدون مشکل مشخص کار کند.

برای بررسی اولیه، مسیر لوله های مسی، عایق کاری، کانال، دریچه ها، درین، برق و محل نصب یونیت ها باید به صورت یک مجموعه دیده شوند. وجود صدای غیرعادی، لرزش زیاد، نشت آب یا توزیع نامناسب هوا می تواند نشانه ای باشد که نیاز به بررسی دقیق تر دارد.

تفاوت نصب اصولی با نصب صرفا قابل استفاده چیست؟

در یک نصب صرفا قابل استفاده، ممکن است دستگاه روشن شود و هوای سرد یا گرم تولید کند، اما برخی جزئیات زیرساختی به درستی اجرا نشده باشند. این مشکلات معمولا در طول زمان خودشان را نشان می دهند و ممکن است به شکل نشت آب، صدای اضافی، کاهش توزیع هوا یا دشواری تعمیرات ظاهر شوند. در نصب اصولی، علاوه بر عملکرد اولیه، دسترسی برای سرویس، مسیر صحیح تخلیه آب، اجرای مناسب لوله کشی و عایق کاری، توزیع صحیح هوا و شرایط نصب یونیت خارجی نیز در نظر گرفته می شود. این تفاوت برای پروژه هایی که قرار است سیستم مدت طولانی مورد استفاده قرار گیرد اهمیت بیشتری دارد.

اشتباهات رایج هنگام نصب داکت اسپلیت جی پلاس

بسیاری از مشکلاتی که پس از نصب ایجاد می شوند، الزاماً به خرابی خود دستگاه مربوط نیستند و می توانند نتیجه اجرای نامناسب زیرساخت باشند. برای مثال، انتخاب محل نامناسب یونیت خارجی یا اجرای ضعیف مسیر درین ممکن است بعدا به عنوان مشکل دستگاه دیده شود، در حالی که ریشه آن در نصب قرار دارد. از اشتباهات مهم می توان به نصب دستگاه بدون دسترسی مناسب برای سرویس، بی توجهی به مسیر تخلیه آب، اجرای نامناسب عایق، جانمایی نادرست دریچه ها و پوشاندن سریع زیرساخت ها بدون تست اشاره کرد.

در پروژه هایی که سقف کاذب اجرا می شود، بهتر است پیش از بسته شدن کامل سقف، مسیرهای اصلی بررسی شوند. دسترسی زودهنگام به تاسیسات در این مرحله می تواند هزینه اصلاح خطاها را بسیار کمتر کند.

چک نهایی قبل از تحویل داکت اسپلیت جی پلاس

قبل از تحویل پروژه، بهتر است وضعیت تمام بخش های اصلی به صورت یکجا بررسی شود. این مرحله مخصوصا زمانی اهمیت دارد که پس از تحویل، دسترسی به تجهیزات دشوار شود یا سقف کاذب کاملا بسته شده باشد.

بررسی نهایی باید فقط به روشن و خاموش شدن دستگاه محدود نباشد و مسیرهای تاسیساتی و عملکرد کلی سیستم را نیز شامل شود.

سوالات متداول

آیا داکت اسپلیت جی پلاس را می توان در هر فضای سقف کاذب نصب کرد؟

خیر. فضای سقف باید از نظر ابعاد، دسترسی، مسیر کانال، لوله های مسی، درین و امکان سرویس دستگاه مناسب باشد.

آیا محل نصب یونیت خارجی روی عملکرد دستگاه تاثیر دارد؟

بله. گردش مناسب هوا، دسترسی برای سرویس و جلوگیری از برگشت هوای گرم به سمت دستگاه از عوامل مهم محل نصب یونیت خارجی هستند.

آیا اجرای عایق برای لوله های مسی ضروری است؟

عایق کاری مناسب برای جلوگیری از تعریق و کاهش انتقال حرارت ناخواسته اهمیت دارد و باید مطابق شرایط پروژه و مشخصات سیستم اجرا شود.

چگونه می توان از عملکرد صحیح مسیر درین مطمئن شد؟

با بررسی مسیر تخلیه و آزمایش عبور آب پیش از بسته شدن کامل سقف می توان مشکلات احتمالی مسیر را زودتر شناسایی کرد.

آیا بعد از نصب باید دستگاه تست شود؟

بله. پس از تکمیل نصب، عملکرد دستگاه، تخلیه آب، جریان هوا، وضعیت یونیت ها و بخش های اجرایی باید بررسی شوند.

آیا ظرفیت دستگاه فقط بر اساس متراژ انتخاب می شود؟

خیر. متراژ یکی از عوامل موثر است، اما شرایط اقلیمی، ارتفاع سقف، تابش، پنجره ها، عایق کاری و تعداد افراد نیز می توانند روی ظرفیت مورد نیاز اثر بگذارند.

برای اجرای کانال داکت اسپلیت چه چیزی مهم تر است؟

ابعاد مناسب کانال، مسیر منطقی، کاهش پیچ و خم غیرضروری، اتصال مناسب، عایق کاری و جانمایی صحیح دریچه ها از عوامل مهم هستند.
