راهنمای نصب داکت اسپلیت ایوولی، مراحل نصب اصولی و نکات مهم

اگر قصد نصب داکت اسپلیت ایوولی را دارید، مهم ترین نکته این است که نصب را صرفا به اتصال یونیت ها و لوله های مسی محدود نکنید. محل یونیت داخلی و خارجی، ظرفیت دستگاه، مسیر کانال و لوله کشی، تخلیه آب، برق رسانی، عایق کاری و راه اندازی نهایی همگی روی عملکرد و دوام سیستم اثر دارند. این راهنما برای خریداران، مجریان تاسیسات و افرادی نوشته شده است که پیش از خرید داکت اسپلیت می خواهند بدانند چه شرایطی برای نصب لازم است و بعد از مطالعه آن بتوانند مراحل اجرا و نکات کنترل کیفیت نصب را بهتر ارزیابی کنند.

پیش از خرید و نصب داکت اسپلیت ایوولی چه چیزی را بررسی کنیم؟

در پروژه های داکت اسپلیت، خرید دستگاه بدون بررسی شرایط محل می تواند باعث شود بعدا با محدودیت هایی مانند نبود فضای کافی برای یونیت داخلی، مسیر نامناسب کانال، دشواری عبور لوله های مسی یا مشکل تخلیه آب مواجه شوید. به همین دلیل، پیش از نهایی کردن انتخاب باید محل نصب، ظرفیت مورد نیاز و زیرساخت های ساختمان بررسی شود. اگر هدف شما بررسی مدل های مختلف است، توجه به شرایط واقعی ساختمان از نگاه مشخصات روی کاتالوگ مهم تر است.

در فرآیند خرید داکت اسپلیت ایوولی نیز بهتر است مدل مورد نظر تنها بر اساس ظرفیت اسمی انتخاب نشود. ظرفیت مناسب به شرایطی مانند متراژ، موقعیت ساختمان، میزان تابش، تعداد نفرات، کاربری فضا و شرایط اقلیمی وابسته است. همچنین باید مشخصات دقیق همان مدل از جمله الزامات برق، ابعاد یونیت و محدودیت های نصب از منبع معتبر یا دفترچه فنی بررسی شود.

چه زمانی بهتر است نصب را به نصاب متخصص بسپاریم؟

اگر تجربه اجرای سیستم های تهویه ندارید، نصب داکت اسپلیت پروژه مناسبی برای آزمون و خطای اجرایی نیست. اشتباه در مسیر لوله، درین، کانال یا برق می تواند باعث شود بخشی از کار پس از تکمیل ساختمان دوباره اجرا شود.

در پروژه های نوساز نیز بهتر است اجرای داکت اسپلیت از مرحله طراحی تاسیسات با سایر بخش های ساختمان هماهنگ شود. محل سقف کاذب، دریچه ها، مسیر لوله ها و دسترسی سرویس باید قبل از نهایی شدن معماری داخلی مشخص باشند.

تفاوت نصب داکت اسپلیت ایوولی با سایر برندها چیست؟

اصل فرآیند نصب در بسیاری از داکت اسپلیت ها مشابه است، اما این موضوع به معنی یکسان بودن تمام جزئیات فنی نیست. مشخصات مربوط به لوله کشی، برق، ابعاد، محدودیت های نصب و سایر الزامات ممکن است بر اساس مدل متفاوت باشند. به همین دلیل، راهنمای عمومی نصب باید برای شناخت فرآیند و کنترل کیفیت استفاده شود، اما در مواردی مانند قطر و طول مجاز لوله، الزامات برق، فاصله های نصب و سایر اعداد فنی، دفترچه و مستندات همان مدل مرجع اصلی هستند.

قبل از شروع نصب چه مواردی باید مشخص شود؟

یکی از تصمیم های مهم، مشخص کردن زمان مناسب برای نصب است. اگر ساختمان هنوز در مرحله اجرای سقف کاذب و تاسیسات است، بهتر است مسیرهای اصلی داکت، لوله مسی، برق و درین قبل از پوشاندن بخش های پنهان مشخص و کنترل شوند. همچنین اگر دستگاه هنوز خریداری نشده است، ابتدا باید ظرفیت و شرایط نصب مشخص شود و سپس مدل انتخاب شود. این روش از انتخاب دستگاهی که از نظر ابعاد، ظرفیت یا الزامات نصب با پروژه سازگار نیست جلوگیری می کند.

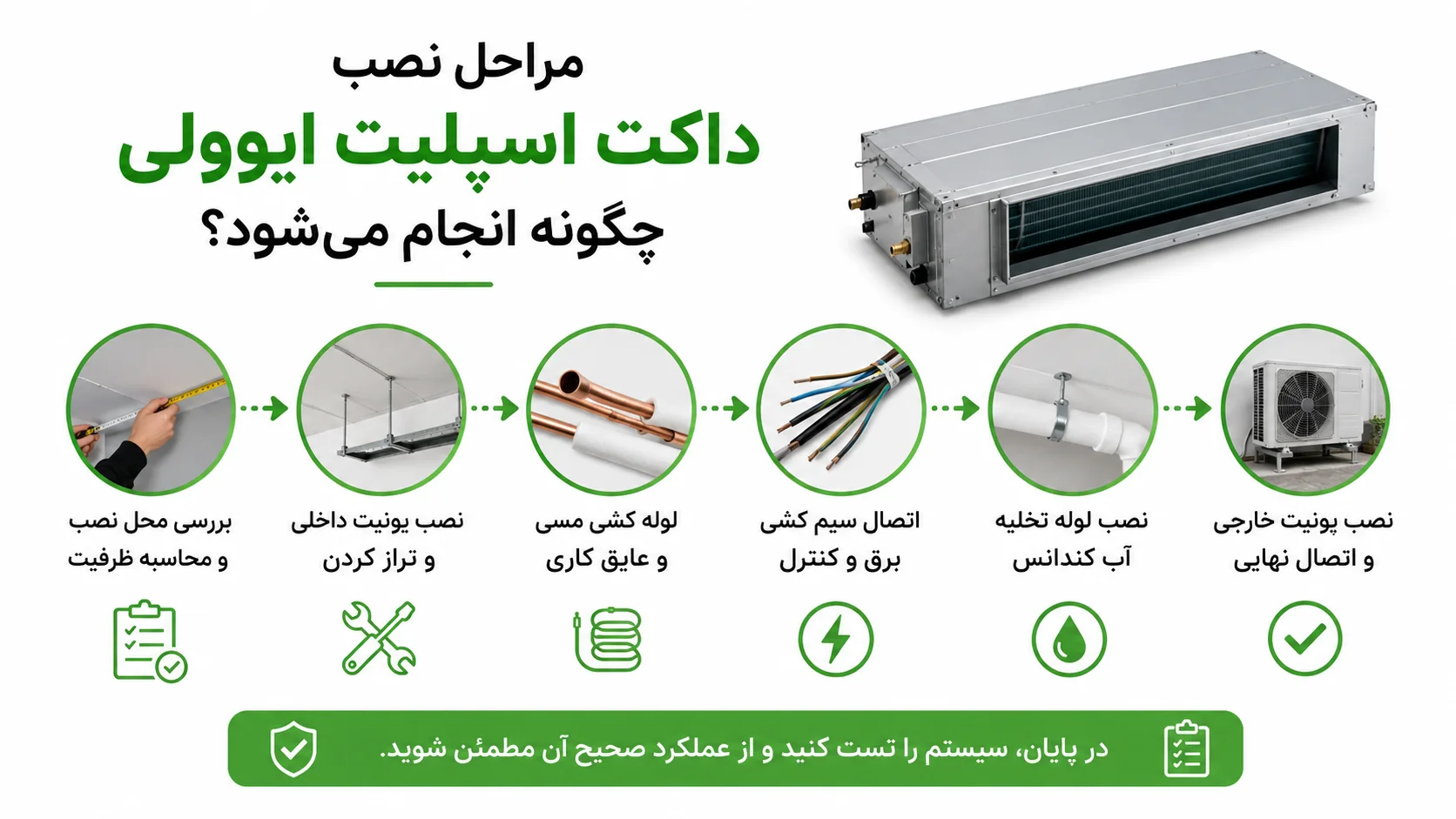

مراحل نصب داکت اسپلیت ایوولی چگونه انجام می شود؟

نصب اصولی را باید یک فرآیند به‌هم‌پیوسته در نظر گرفت. ابتدا شرایط محل و مسیرها مشخص می‌شود، سپس یونیت‌ها نصب شده و لوله‌کشی، کانال‌کشی، درین و برق‌رسانی انجام می‌شود. برای آشنایی دقیق‌تر با ترتیب این مراحل و بررسی مواردی که پیش از روشن کردن سیستم باید کنترل شوند، مطالعه راهنمای نصب داکت اسپلیت، مراحل اجرا و نکات مهم راه اندازی می‌تواند دید کامل‌تری از فرآیند اجرا ارائه دهد. در نهایت نیز سیستم باید پیش از تحویل از نظر عملکرد و ایرادات اجرایی بررسی شود.

آماده سازی محل نصب یونیت داخلی

یونیت داخلی معمولا در فضایی قرار می گیرد که امکان اتصال مناسب به کانال و دسترسی برای سرویس وجود داشته باشد. محل نصب نباید صرفا بر اساس نزدیک ترین نقطه به سقف یا مسیر لوله انتخاب شود. وزن دستگاه، سازه نگهدارنده، مسیر برگشت هوا، دسترسی تعمیرکار و امکان تخلیه آب نیز باید در نظر گرفته شود.

اگر یونیت در فضای نامناسب قرار گیرد، ممکن است بعدا دسترسی به فیلتر، اتصالات یا بخش های سرویس دشوار شود. به همین دلیل بهتر است پیش از اجرای سقف کاذب یا بسته شدن مسیرهای تاسیساتی، موقعیت دقیق دستگاه مشخص شود.

نصب یونیت خارجی

یونیت خارجی باید روی پایه یا سازه ای مستحکم و متناسب با وزن دستگاه قرار بگیرد. اطراف آن نیز باید برای گردش هوا و سرویس فضای کافی داشته باشد. قرار دادن یونیت در فضای محصور یا محلی که جریان هوای گرم خروجی دوباره به ورودی دستگاه برگردد، می تواند شرایط کاری سیستم را نامناسب کند. نکته دیگر، پیش بینی مسیر دسترسی برای سرویس های دوره ای است. نصب در نقطه ای که بعدا برای تعمیر یا بررسی دستگاه نیاز به عملیات ساختمانی داشته باشد، هزینه نگهداری را افزایش می دهد.

اجرای لوله کشی مسی

لوله های مسی باید در مسیر مشخص و با رعایت الزامات فنی مدل اجرا شوند. قطر، طول و نحوه اجرای لوله ها را نمی توان صرفا بر اساس ظاهر یا تجربه عمومی تعیین کرد، زیرا مشخصات مجاز می تواند بین مدل ها متفاوت باشد.

پس از اجرای لوله، عایق کاری مناسب اهمیت زیادی دارد. عایق باید به شکل پیوسته اجرا شود و نقاط اتصال و بخش های مستعد تعریق نیز بدون پوشش باقی نمانند. در مسیرهای طولانی یا پروژه هایی با شرایط خاص، الزامات دفترچه فنی دستگاه باید مبنای اجرا قرار گیرد.

کانال کشی داکت اسپلیت ایوولی چه تاثیری بر عملکرد دستگاه دارد؟

یکی از بخش هایی که در زمان نصب کمتر از خود دستگاه دیده می شود اما تاثیر زیادی بر نتیجه نهایی دارد، کانال کشی است. حتی اگر ظرفیت دستگاه مناسب باشد، طراحی نامناسب کانال می تواند باعث توزیع نامتوازن هوا، افزایش افت فشار و ایجاد صدای بیشتر شود. مسیر کانال باید تا حد امکان منطقی و متناسب با طراحی ساختمان باشد. تعداد زیاد تغییر مسیر، زانوهای نامناسب، مقاطع محدود و اجرای غیراصولی اتصالات می توانند مقاومت مسیر هوا را افزایش دهند.

در ساختمان هایی که چند اتاق از یک سیستم تغذیه می شوند، محل دریچه ها و مسیر رفت و برگشت هوا نیز باید از ابتدا در طراحی دیده شود. صرفا اضافه کردن دریچه در پایان کار، جایگزین طراحی صحیح مسیر هوا نیست.

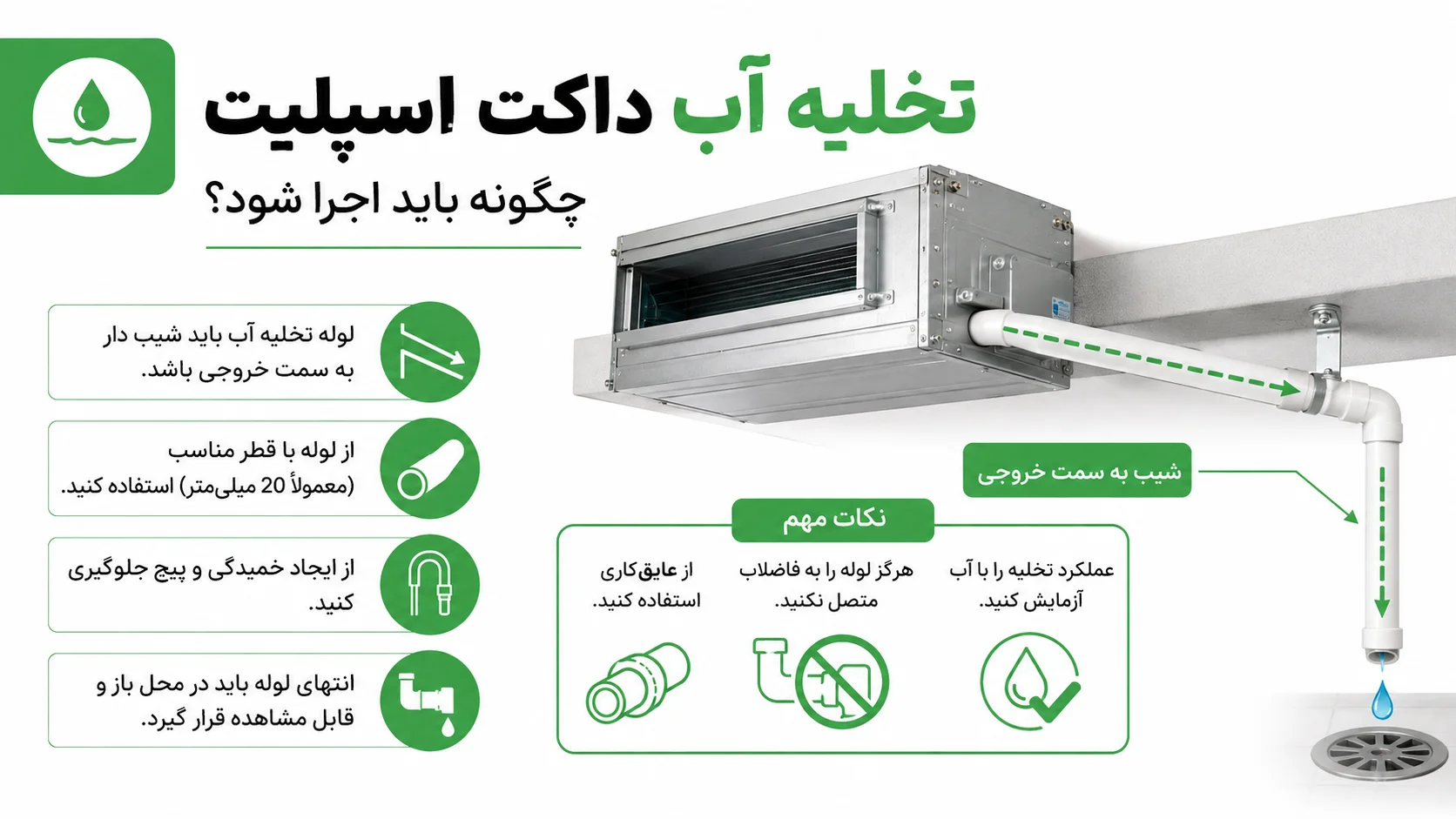

تخلیه آب داکت اسپلیت چگونه باید اجرا شود؟

درین یا مسیر تخلیه آب تقطیر باید به شکلی اجرا شود که آب بدون برگشت و تجمع از سیستم خارج شود. شیب مناسب، اتصالات صحیح و جلوگیری از نقاطی که آب در آنها محبوس می شود از موارد مهم اجرای این بخش هستند. اگر مسیر درین از ابتدا پیش بینی نشود، بعد از تکمیل سقف کاذب ممکن است اصلاح آن دشوار و پرهزینه شود. همچنین خروجی درین باید در محلی قرار گیرد که تخلیه آب باعث آسیب به سقف، دیوار، تجهیزات یا فضای داخلی نشود.

برق کشی و راه اندازی اولیه چه نکاتی دارد؟

اتصال برق باید مطابق مشخصات الکتریکی همان مدل انجام شود. انتخاب مدار، حفاظت مناسب و سایز تجهیزات الکتریکی موضوعاتی نیستند که بتوان آنها را صرفا بر اساس توان تقریبی دستگاه تعیین کرد. مشخصات درج شده در مستندات فنی مدل باید مبنای کار قرار گیرد.

قبل از روشن کردن دستگاه، بهتر است تمام اتصالات مکانیکی و الکتریکی بررسی شوند. راه اندازی موفق فقط به روشن شدن دستگاه محدود نیست، بلکه باید عملکرد سیستم، جریان هوا، تخلیه آب، وضعیت یونیت ها و نبود نشتی یا ایراد غیرعادی نیز بررسی شود.

اشتباهات رایج هنگام نصب که می تواند هزینه دوباره کاری ایجاد کند

بخش قابل توجهی از مشکلات بعدی ممکن است نه از خود دستگاه، بلکه از طراحی یا اجرای نامناسب زیرساخت ایجاد شود. به همین دلیل بهتر است قبل از بسته شدن سقف یا پوشاندن مسیرهای تاسیساتی، اجرای بخش های پنهان کنترل شود. موارد زیر از مهم ترین نقاطی هستند که باید در بازدید نهایی بررسی شوند:

• انتخاب محل یونیت داخلی بدون توجه به دسترسی سرویس، مسیر کانال و تخلیه آب
• اجرای لوله مسی بدون رعایت مشخصات فنی مدل یا عایق کاری ناقص
• بی توجهی به مسیر و شیب مناسب درین
• کوچک یا نامتناسب در نظر گرفتن مسیر کانال و افزایش افت جریان هوا
• نصب یونیت خارجی در محلی با تهویه نامناسب یا دسترسی دشوار
• بستن سقف کاذب پیش از اطمینان از سلامت مسیرهای پنهان
• اجرای برق رسانی بدون تطبیق با مشخصات الکتریکی دستگاه

یک نکته مهم این است که ظاهر مرتب نصب لزوما به معنی اجرای صحیح نیست. بسیاری از ایرادات مربوط به لوله کشی، عایق، درین یا کانال بعد از بسته شدن سقف مشخص می شوند، بنابراین کنترل بخش های پنهان پیش از پوشاندن آنها اهمیت بیشتری دارد.

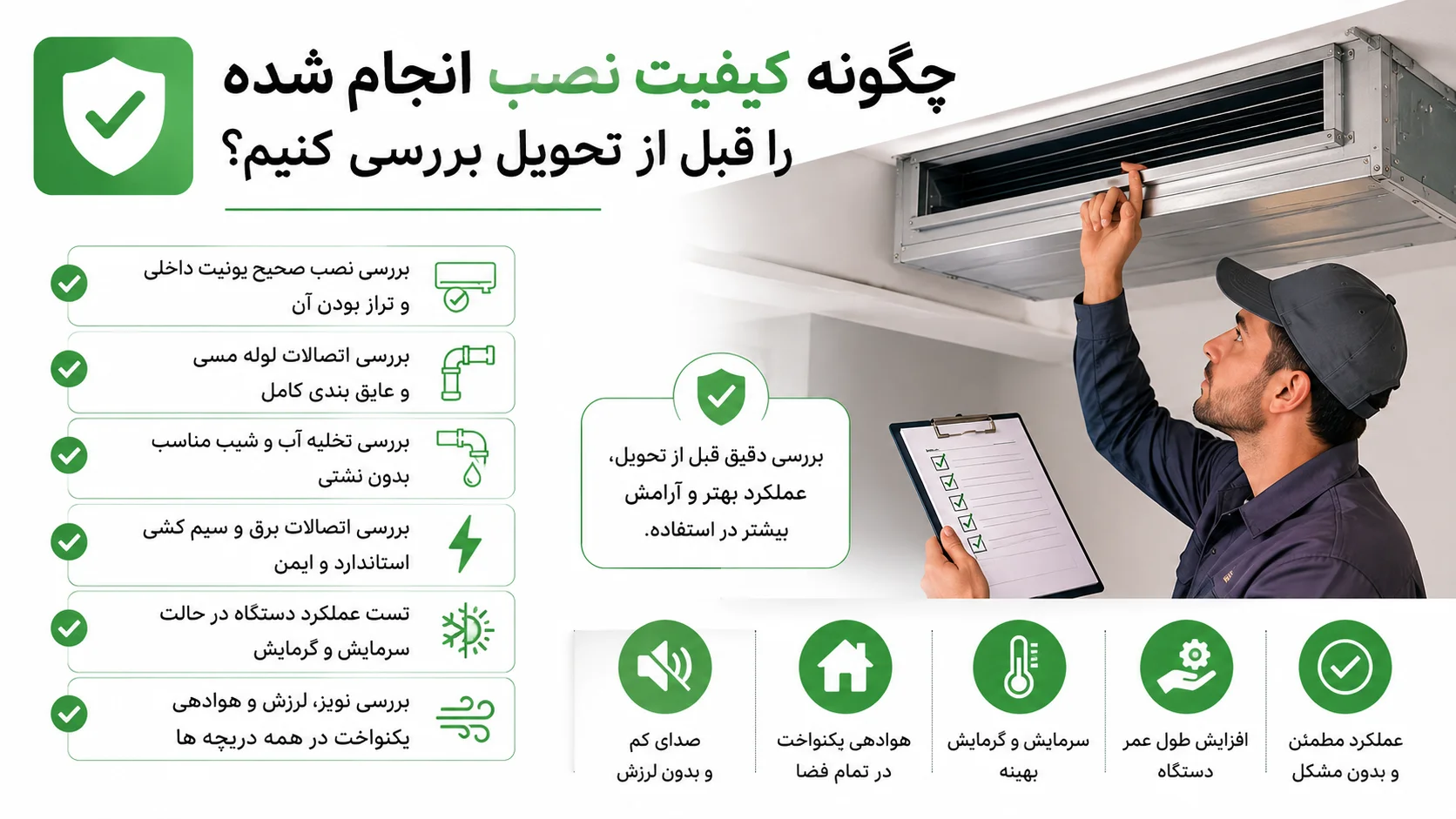

چگونه کیفیت نصب انجام شده را قبل از تحویل بررسی کنیم؟

کنترل نهایی بهتر است فقط به روشن شدن دستگاه محدود نشود. در این مرحله باید بخش هایی که بعدا دسترسی به آنها دشوار می شود نیز بررسی شوند. اگر پروژه در مرحله اجرای سقف کاذب است، این زمان یکی از مناسب ترین فرصت ها برای مشاهده مسیرهای پنهان و رفع ایرادات احتمالی است. همچنین بهتر است مشخصات مدل نصب شده، مستندات فنی و شرایط سرویس دستگاه در اختیار مالک قرار بگیرد. این اطلاعات در تعمیرات و نگهداری آینده ارزش عملی دارند و از حدس زدن مشخصات دستگاه جلوگیری می کنند.

سوالات متداول

آیا نصب داکت اسپلیت ایوولی برای هر ساختمانی مناسب است؟

خیر. مناسب بودن سیستم به عواملی مانند ساختار ساختمان، امکان اجرای کانال، فضای نصب یونیت داخلی و خارجی، ظرفیت مورد نیاز و شرایط پروژه بستگی دارد. بررسی محل پیش از خرید ضروری است.

آیا می توان یونیت داخلی را در هر نقطه از سقف نصب کرد؟

خیر. محل یونیت باید علاوه بر امکان اتصال کانال، دسترسی مناسب برای سرویس و شرایط لازم برای اجرای لوله و درین را داشته باشد.

آیا طول لوله کشی مسی را می توان به صورت دلخواه تعیین کرد؟

خیر. طول و سایر مشخصات لوله کشی باید بر اساس دستورالعمل مدل مورد نظر و شرایط پروژه تعیین شود.

آیا عایق کاری لوله های مسی ضروری است؟

بله، عایق کاری صحیح برای کنترل تعریق و کاهش تبادل حرارتی ناخواسته اهمیت دارد و باید به شکل مناسب و پیوسته اجرا شود.

اگر کانال کشی درست نباشد، خود دستگاه می تواند مشکل را جبران کند؟

خیر. عملکرد مناسب دستگاه به طراحی و اجرای صحیح مسیر هوا نیز وابسته است. کانال نامناسب می تواند باعث افت جریان هوا و توزیع نامتوازن شود.

آیا قبل از بستن سقف کاذب باید نصب بررسی شود؟

بله. کنترل مسیرهای پنهان مانند لوله، عایق، درین و اتصالات قبل از پوشاندن آنها، احتمال دوباره کاری را کاهش می دهد.

آیا راه اندازی دستگاه همان روشن کردن آن است؟

خیر. راه اندازی باید شامل بررسی عملکرد دستگاه، جریان هوا، تخلیه آب، اتصالات و وضعیت کلی سیستم باشد.
